VFD AC 320 V 3220 V VFD

La serie SCK300 è un inverter ad alte prestazioni progettato per l'automazione industriale, che integra multifunzione e ad alta efficienza e risparmio energetico ed è adatto per il controllo di guida di una varietà di attrezzature industriali.

Funzioni e vantaggi principali

Tecnologia avanzata di controllo vettoriale: regolazione ad alta velocità di precisione e funzionamento stabile, eccellente risposta dinamica.

Alta efficienza e risparmio energetico: ottimizzare l'efficienza del funzionamento motorio e ridurre significativamente il consumo di energia.

Ampia compatibilità: supportare complesse condizioni di lavoro di ventole, pompe, nastri trasportatori, frantoi e altre attrezzature.

Scenario dell'applicazione

Applicazione flessibile nelle seguenti aree:

Controllo fluido (ventola, carico di pompa)

Trasferimento del materiale (nastro trasportatore, ascensore)

Macchinari pesanti (frantoio, mixer)

Espansione e aggiornamento

Aggiornamento senza soluzione di continuità a SCK350: migliorare le prestazioni ed espandere i moduli funzionali sostituendo la scheda di controllo.

Adattamento di attrezzature speciali come gru: le carte di espansione sono supportate dopo l'aggiornamento per soddisfare i requisiti di scenari professionali come il controllo della coppia e la sincronizzazione multi-motoria.

Con gli aggiornamenti modulari di progettazione e tecnologia, la serie SCK può essere adattata a diverse esigenze di automazione industriale, da base a avanzate.

Parametro del prodotto (Specifica)

Funzione del prodotto

● Funzioni I/O.

◆ Intervallo di tensione di ingresso: 220 V/380 V/660V ± 15%

◆ Intervallo di frequenza di input: 47 ~ 63Hz

◆ Intervallo di tensione di uscita: 0 ~ Tensione di ingresso classificata

Intervallo di frequenza di output: 0 ~ 400Hz

● Caratteristiche dell'interfaccia periferica

◆ Input digitale programmabile: 8 input

◆ Ingresso analogico programmabile: AI1: 0 ~ 10V Ingresso, AI2: 0 ~ 10V o 0 ~ 20MA Ingresso

◆ Output del collettore aperto: 1 output

◆ Output di relè: 2 output

◆ Uscita analogica: 2 uscite, 0/4 ~ 20Ma o 0 ~ 10V rispettivamente

● Caratteristiche delle prestazioni tecniche

◆ Modalità di controllo: nessun controllo vettoriale PG, controllo V/F, controllo della coppia.

◆ Capacità di sovraccarico: al 150% di corrente classificata 60s; 180% di corrente valutata 10s

◆ Coppia di partenza: nessun controllo vettoriale PG: 0,5Hz/150% (SVC)

◆ Rapporto di velocità: nessun controllo vettoriale PG: 1: 100

● Caratteristiche funzionali

◆ Modalità di impostazione della frequenza: impostazione digitale, impostazione analogica, impostazione della comunicazione seriale, multi-velocità, impostazione PID, ecc.

◆ Funzione di controllo PID

◆ Funzione di controllo a più velocità: controllo a 16 velocità

◆ Funzione di controllo della frequenza di oscillazione

◆ Fugi di potenza istantanea senza interrompere la funzione

◆ Funzione della chiave rapida/jog: chiave di scelta rapida multifunzione liberamente definita dagli utenti

◆ Funzione di regolazione della tensione automatica: quando la tensione della griglia di alimentazione cambia, può mantenere automaticamente la costante di tensione di uscita

◆ Fornire fino a 25 tipi di funzioni di protezione dei guasti: sovrano, sovrano, in tensione, temperatura, perdita di fase, sovraccarico e altre funzioni di protezione

Applicazione del prodotto

I prodotti possono essere utilizzati in metallurgia e industria chimica, compressori, gru, occasioni di ingegneria municipale.

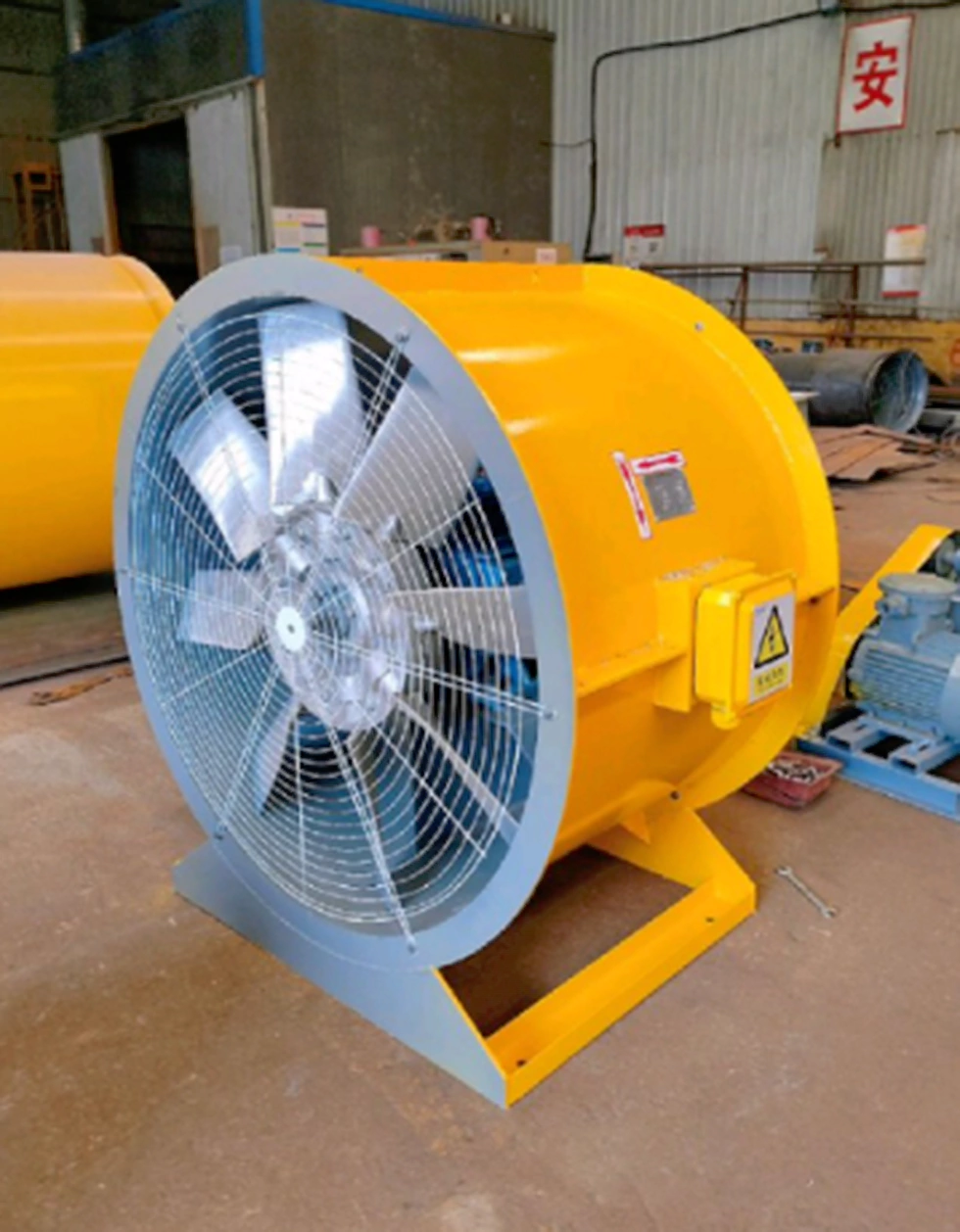

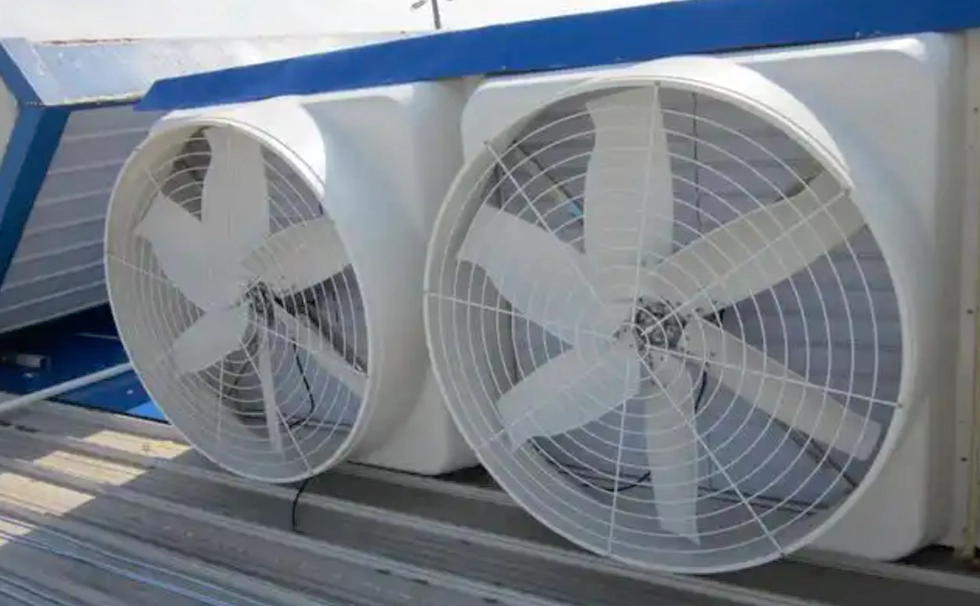

Fan

L'applicazione del convertitore di frequenza nel campo dei fan non solo riduce notevolmente il consumo di energia, ma migliora anche l'accuratezza del sistema e il livello di automazione attraverso il controllo intelligente. La serie SCK300 di WCE, con la sua elevata compatibilità e algoritmi di risparmio energetico, può coprire le diverse esigenze dei piccoli ventilatori ai grandi ventilatori industriali, aiutando le aziende a realizzare una produzione verde ed efficiente.

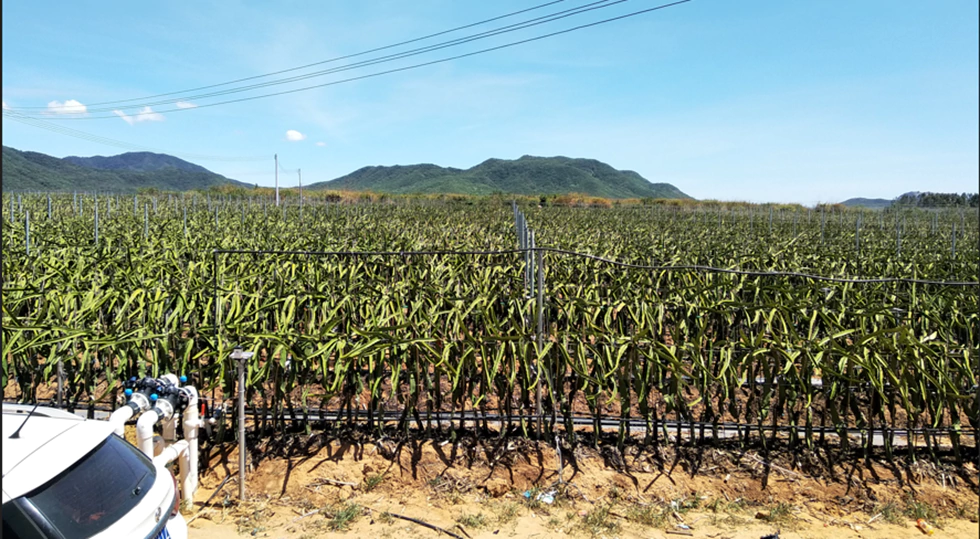

Irrigazione del campo

Nell'irrigazione agricola, il VFD per l'approvvigionamento di acqua a pressione costante è quasi standard. Prima di tutto, nel processo di avvio della pompa, il VFD può aumentare gradualmente la sua frequenza operativa, in modo che la pompa possa funzionare lentamente, in modo che l'acqua non causino troppo impatto sulla conduttura. Il VFD può quindi essere utilizzato in combinazione con un manometro a pressione remoto o un sensore di pressione per equalizzare la pressione nei nostri tubi. Infine, il VFD può controllare la pipeline di protezione dalla pressione, ma anche attraverso il proprio sovraccarico, sottocarlo, sovrapressione, protezione sotto pressione per ridurre il danno della pompa.

Sono disponibili due modalità di visualizzazione:

1.lcd Display: vieni con la visualizzazione cinese e inglese, puoi anche personalizzare russo, portoghese, spagnolo, persiano e altre lingue.

2.Splay LED: display tradizionale del tubo digitale, display a doppia linea, osservare due set di dati contemporaneamente.

VFD adotta una progettazione strutturale su larga scala e su larga scala, integra componenti di raffreddamento di grandi dimensioni e ha una capacità di funzionamento continuo ad alto carico e un alto tasso di utilizzo dell'efficienza. Rafforzando il sistema di raffreddamento e la selezione di componenti resistenti ad alta temperatura, può adattarsi stabilmente a temperature elevate e condizioni di lavoro dure come tropicali.

Vari tipi di modalità di input e output possono essere personalizzati:

1.3p 380 V Ingresso all'uscita 3p 380 V.

2. 3p22 0 V Ingresso a 3p22 0V output.

3. 3p66 0V Ingresso a 3p66 0V output.

4. 1 P22 0V Ingresso all'uscita 3p 380 V.

5. 1 P22 0V Ingresso a 3P22 0 V Output.

Con la funzione di tracciamento della velocità, è possibile iniziare meglio.

Viene fornito con la comunicazione Modbus RTU e può anche implementare Modbus TCP, Prpfibus e Profinet aggiungendo schede di espansione.

Schema di cablaggio VFD.
