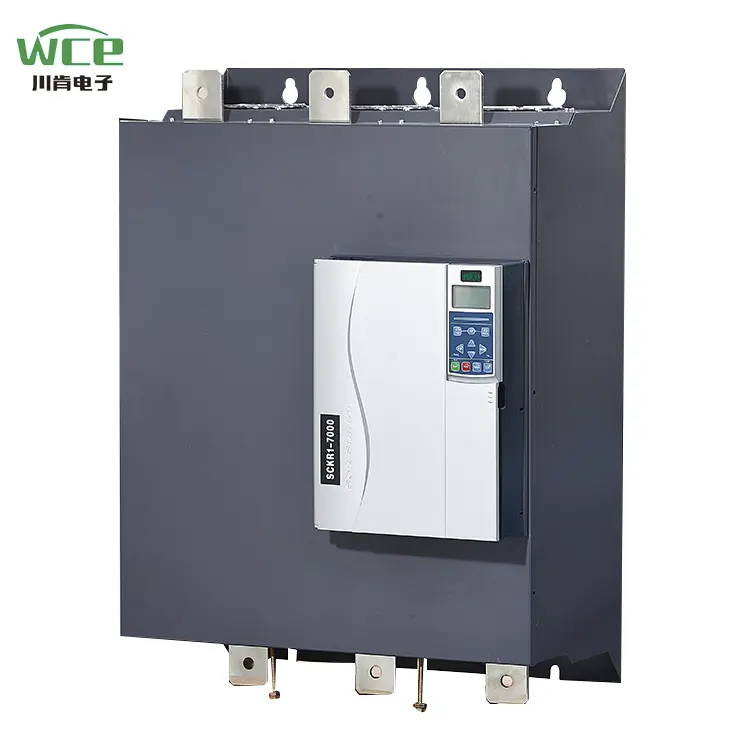

Display LCD Bypass Bypass Avviamento morbido 800KW

Interazione intelligente e comoda operazione: Gli antipasti morbidi in serie 7000 sono dotati di display di cristalli liquidi LCD, con una progettazione di interfaccia semplice e intuitiva e un'esperienza operativa regolare e conveniente. Il sistema è dotato di una funzione di visualizzazione a 8 lingue e supporta la personalizzazione di lingue nazionali specifiche, soddisfacendo completamente le esigenze degli utenti in diverse regioni.

Multi-comunicazione e controllo intelligente remoto:È dotato della funzione di comunicazione Modbus 485 standard e supporta anche metodi di comunicazione personalizzati come il protocollo di Siemens profibus e l'app per telefoni cellulari, aiutando gli utenti a raggiungere un efficiente debug remoto e un controllo preciso e rompere i limiti spaziali.

Performance eccezionali e durata duratura: Dotato di un nuovissimo contattore DC personalizzato, rispetto ai ordinari contattori AC, le sue prestazioni sono migliorate di 3 volte, il calore è ridotto di 2,6 volte, la sicurezza è migliorata del 25%, l'efficienza del risparmio energetico raggiunge il 20%e la durata di servizio supera 100.000 volte, fornendo una garanzia affidabile per il funzionamento stabile dell'attrezzatura.

Efficiente dissipazione del calore e funzionamento stabile:Dotato di una ventola DC ad alta velocità da 24 V e un innovativo design di dissipazione del calore a 360 ° a 360 °, fornisce una forte forza eolica, garantendo che l'attrezzatura mantenga un buon stato di dissipazione del calore e prestazioni stabili durante il funzionamento.

Profonda cooperazione e aggiornamento della qualità: Abbiamo raggiunto una profonda cooperazione con Hubei Taiji, una società elencata domestica, e adottato moduli e tiristi personalizzati, che sono diversi dai moduli comuni del mercato. Ciò migliora significativamente la capacità di carico e pone una solida base per il funzionamento efficiente dell'apparecchiatura.

Design aerodinamico, risparmi sui costi:Non è necessario installare i contattori di bypass esterni, risparmiare efficacemente lo spazio di installazione, ridurre i costi dei cavi, semplificare il processo di installazione e rendere l'installazione più conveniente e più veloce.

Controllo innovativo, inizio facile: Rispetto agli antipasti morbidi convenzionali, è stato aggiunto un nuovo metodo di controllo della coppia quadrata, fornendo una coppia iniziale maggiore, ottenendo un inizio facile e regolare e adattandosi a condizioni di lavoro più complesse.

Monitoraggio in tempo reale, sicurezza della sicurezza:Dotato di un terminale di ingresso PT100, può monitorare la temperatura del motore in tempo reale, afferrare prontamente lo stato operativo del motore, impedire efficacemente guasti causati dalla temperatura anormale e garantire il funzionamento sicuro del motore.

Design umanizzato, installazione senza preoccupazioni: Adotta i morsettieri di controllo plug-and-pull, rendendo semplice e conveniente l'installazione e il funzionamento. Basta scollegare i morsettieri per completare il cablaggio e quindi reiniettarli, il che migliora notevolmente l'efficienza di installazione.

Test di simulazione, verifica affidabile: È dotato della funzione di simulazione dell'operazione. Anche quando il circuito principale dell'antipasto morbido non è collegato alla tensione di alimentazione, può simulare il processo di avvio, funzionamento e arresto del motore, confermando rapidamente se lo stato di lavoro dei componenti dello starter morbido è normale.

Supporto di emergenza e funzionamento continuo: È stata aggiunta una funzione di avvio di emergenza. Anche in caso di improvvisa rottura di una fase del tiristore, l'antipasto morbido può ancora mantenere un funzionamento normale, garantendo il funzionamento continuo delle attrezzature chiave e riducendo il rischio di arresto.

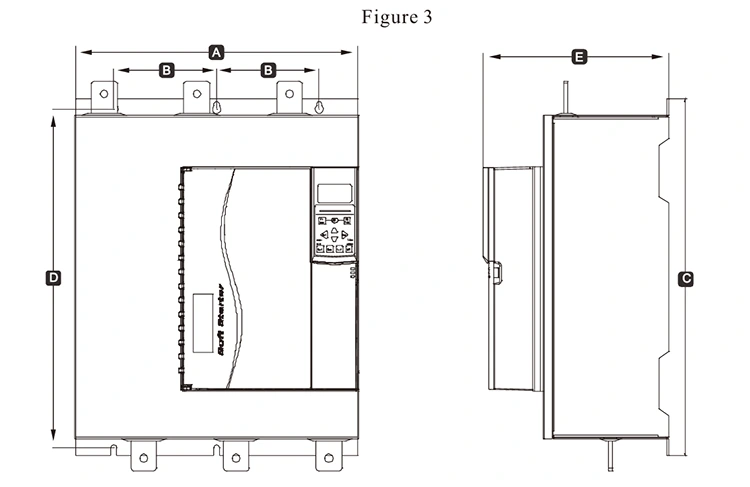

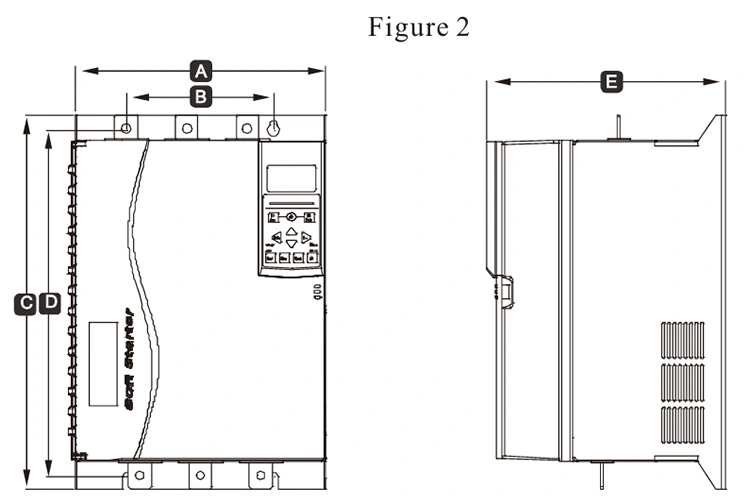

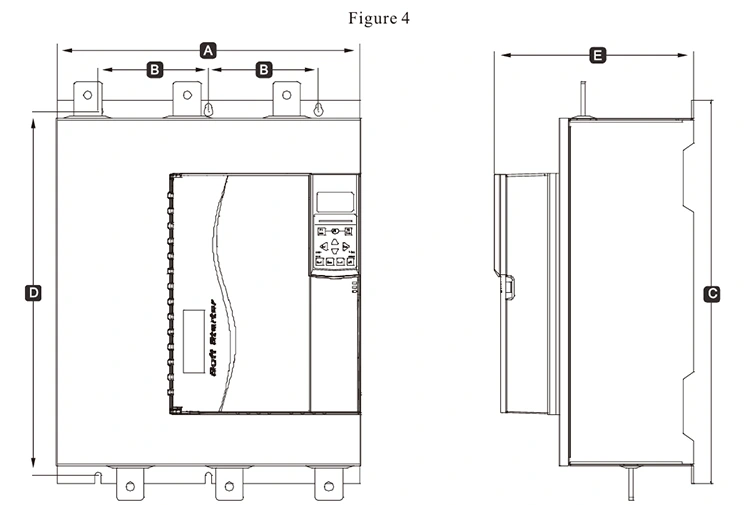

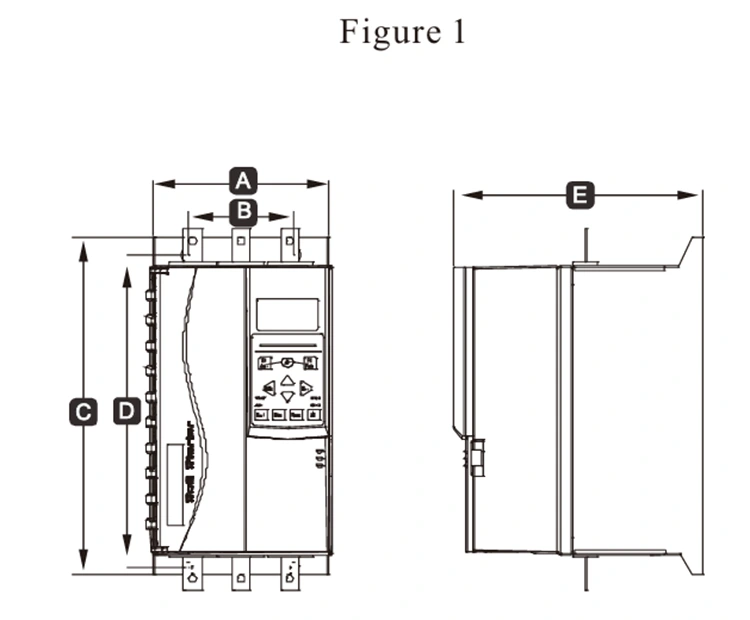

Parametro del prodotto (Specifica)

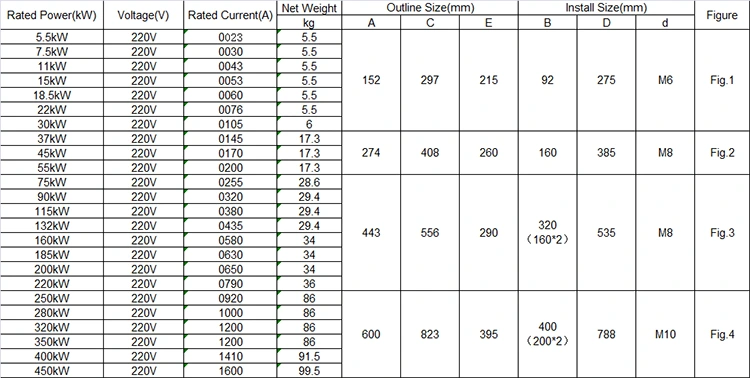

Dimensioni, peso e corrente di 220V

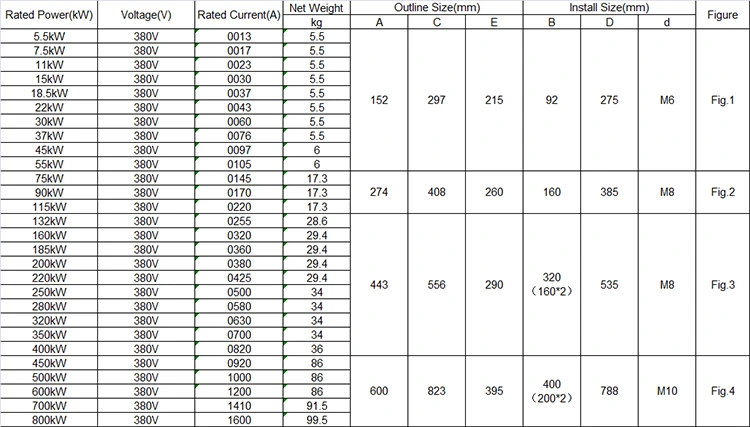

Dimensioni, peso e corrente di 380 V

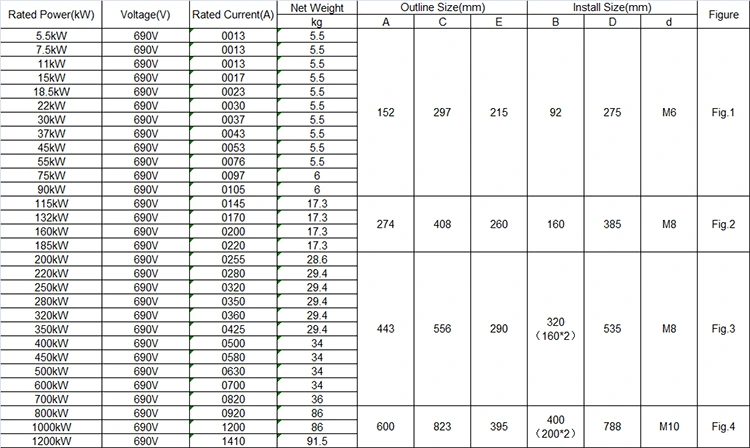

Dimensioni, peso e corrente di 690 V

Funzione del prodotto

1. Funzione di comunicazione

Viene fornito con la comunicazione Modbus RTU, la comunicazione Profibus e Profinet può essere aggiunta aggiungendo schede di espansione.

2, può essere una tastiera esterna +4 righe LCD Schermata

La tastiera può essere rapidamente inserita e rimossa per soddisfare le esigenze dell'operazione remota.

3, funzione di protezione motoria più completa

Protezione da sovratensione, protezione della sottotensione, protezione da sovracorrente, protezione da sovraccarico, protezione della sottocarica, protezione della perdita di fase, guasto di bypass, guasto a tiristore, squilibrio di corrente trifase, protezione del surriscaldamento, ecc.

4, ampio intervallo di tensione di alimentazione

Soddisfare la principale tensione di ingresso dell'alimentazione di 220-690 V Scopo generale.

5. Terminali collegabili

Una serie di terminali di comunicazione, cinque gruppi di terminali di input digitale, un set di uscita analogica, tre set di relè programmabili ， terminali del termistore motorio e terminali di temperatura PT100.

◆ Alimentazione trifase: AC220V, AC380V, AC690V ± 10%

◆ Corrente nominale: 13A-1600A,

◆ Motore applicabile: tipo di gabbia generale di scoiattolo AC Motore asincrono

◆ Modalità iniziale: rampa di tensione, rampa di corrente, coppia

◆ Modalità di parcheggio: arresto morbido, arresto gratuito ， arresto del freno, arresto adattivo.

◆ Ingresso logico: impedenza 1.8kΩ, potenza +24V

◆ Frequenza di avvio: si consiglia di iniziare non più di 10 volte all'ora

◆ Livello di protezione: IP20

◆ Modalità di raffreddamento: raffreddamento dell'aria

◆ Modalità di installazione: sospensione della parete

◆ Condizioni ambientali: l'altitudine supera i 2000 metri, la capacità dovrebbe essere ridotta di conseguenza e la temperatura ambiente è compresa tra -10 e +40 ° C

L'umidità corrispondente non supera il 95%(20 ℃ ± 5 ℃), nessun gas infiammabile, esplosivo, corrosivo, nessuna polvere conduttiva, installazione interna, buona ventilazione, vibrazione inferiore a 0,5 g

Applicazione del prodotto

I prodotti possono essere utilizzati in metallurgia e industria chimica, compressori, gru, occasioni di ingegneria municipale.

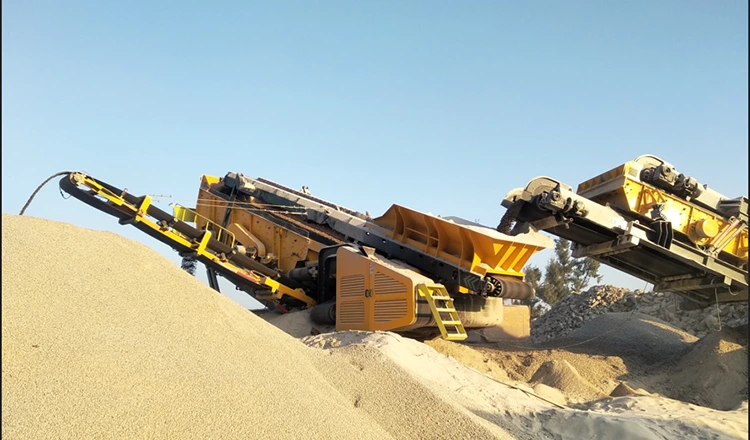

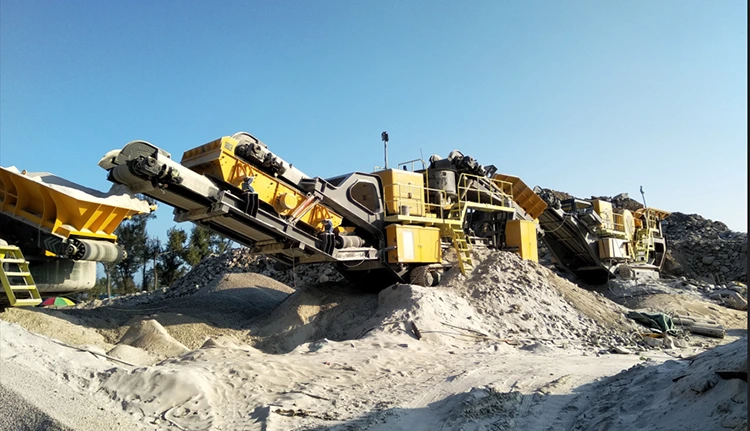

Crusher, ordina pietre di dimensioni diverse.

L'antipasto morbido online è ampiamente utilizzato nel settore dei frantoi, può essere utilizzato in Impact Crusher, Fance Crusher, Cone Crusher, Hammer Crusher e così via. Può essere utilizzato sull'host ad alta potenza, ridurre la corrente iniziale, ridurre l'impatto meccanico. L'antipasto morbido può regolare automaticamente la potenza di uscita del motore in base al carico effettivo del frantoio. Quando il frantoio ha un funzionamento a non carico o a carico chiaro, l'antipasto morbido riduce la tensione e la corrente del motore, in modo che il motore funzioni a una potenza inferiore, in modo da raggiungere lo scopo del risparmio energetico. Secondo le statistiche, dopo aver usato l'antipasto morbido, il consumo di energia del frantoio può essere ridotto di circa il 10%-30%.

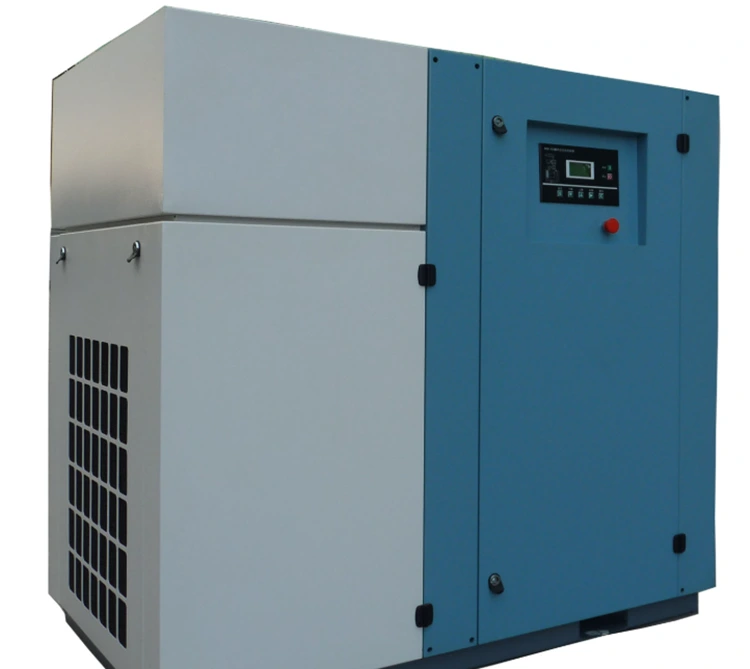

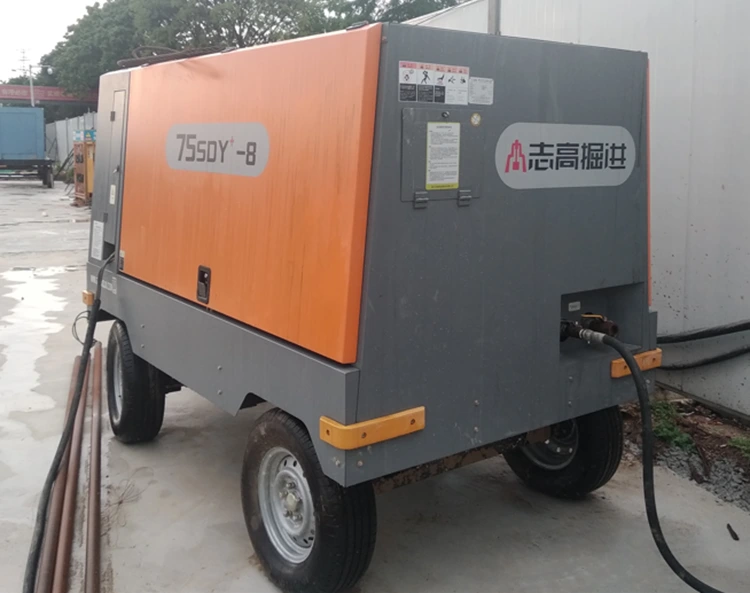

Compressore d'aria

Compressore aria morbida Starter è uno speciale antipasto morbido su misura per vari compressori d'aria. L'installazione di un antipasto morbido sul compressore d'aria può rendere stabile la pressione di alimentazione dell'aria e, attraverso il regolatore di pressione, il compressore d'aria può continuare a funzionare sotto il valore di pressione impostata, la pressione è stabile e affidabile e la pressione può essere impostata e regolabile in qualsiasi momento. Il motore per ottenere avviamento morbido, la durata del compressore e il ciclo di manutenzione saranno notevolmente estesi. Il volume di scarico del compressore d'aria è controllato dalla velocità del compressore dell'aria, la piastra della valvola dell'aria nel cilindro non viene più aperta e chiusa ripetutamente e le condizioni di lavoro come la sede della valvola e la molla sono notevolmente migliorate, il che evita il flusso acuto e l'impatto della temperatura elevata e del gas ad alta pressione e riduce il carico di lavoro di manutenzione.

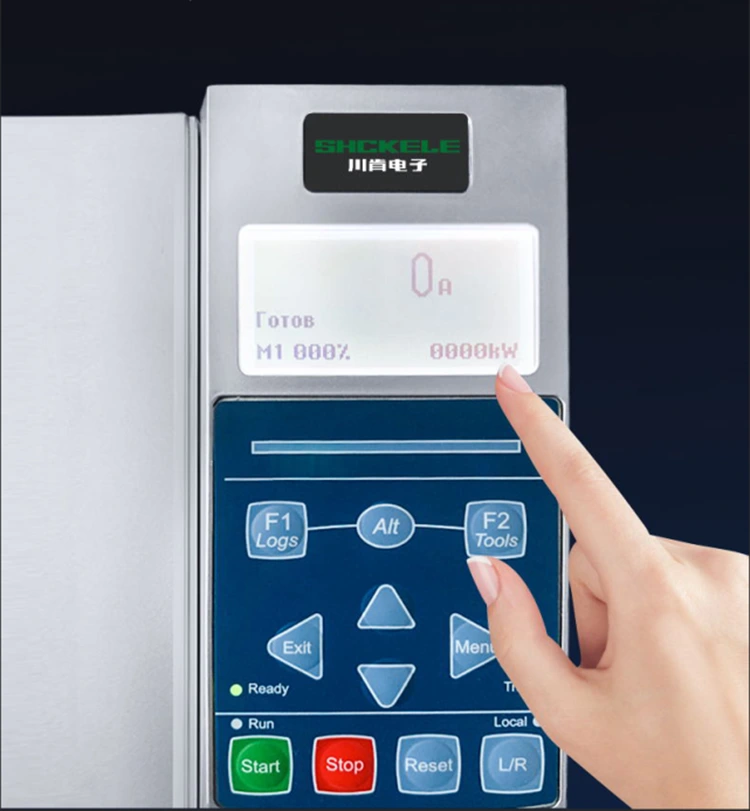

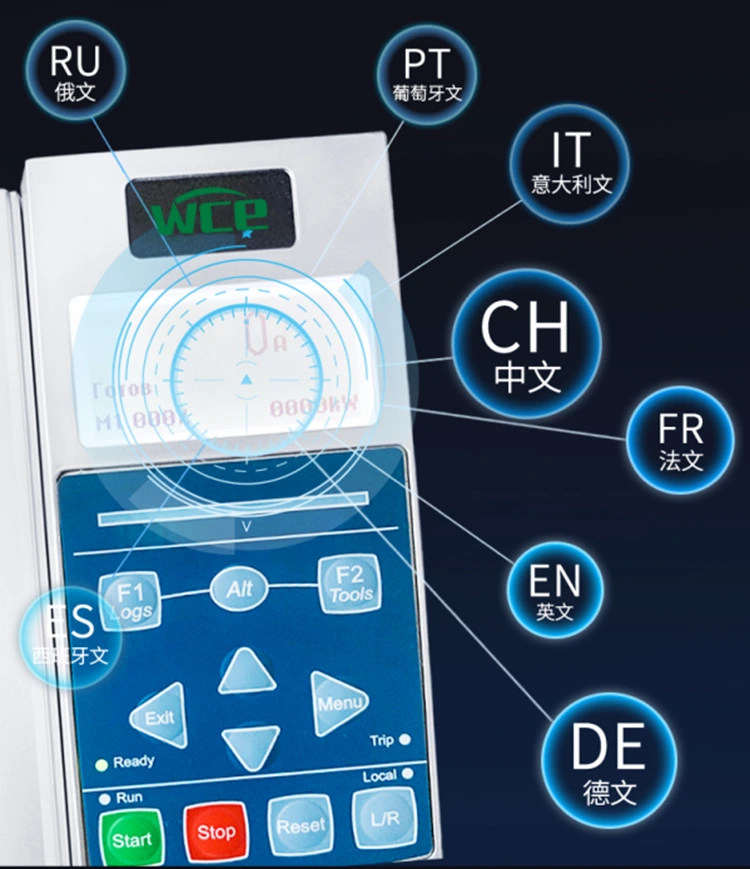

Display a quattro righe LCD ad alta definizione, facile da usare. Viene fornito con più visualizzazioni di lingua nazionale e può essere personalizzato quando necessario. La tastiera è collegabile e facile da spostare.

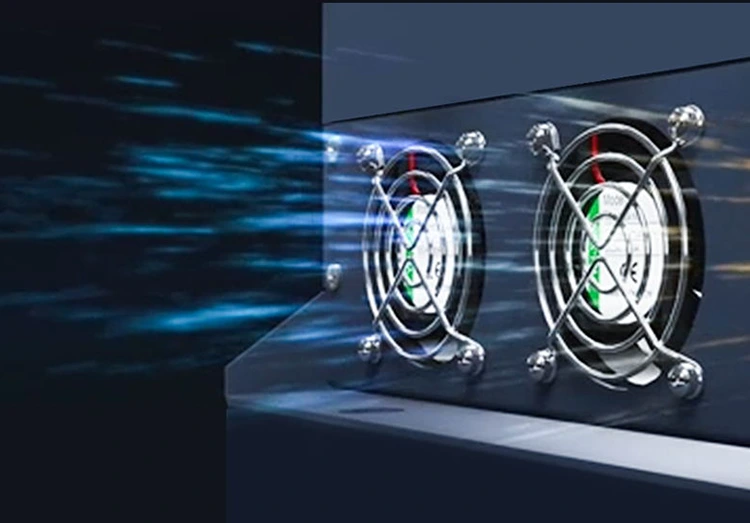

Il tiristore con uno starter soft di bypass interno funziona solo durante l'avvio e passa al contattore durante il funzionamento, quindi genera meno calore. Tuttavia, abbiamo ancora installato una ventola per raffreddare il contattore. Installa una ventola per raffreddarla. Tutti gli antipasti morbidi in serie 75kW e sopra 7000 sono dotati di ventilatori DC ad alta velocità a 24 V, fornendo dissipazione del calore a tutto tondo a 360 ° e forza eolica più forte. Non solo riduce gli arresti inaspettati causati dal surriscaldamento, ma estende anche in modo significativo la durata di partenza del morbido antipasto.

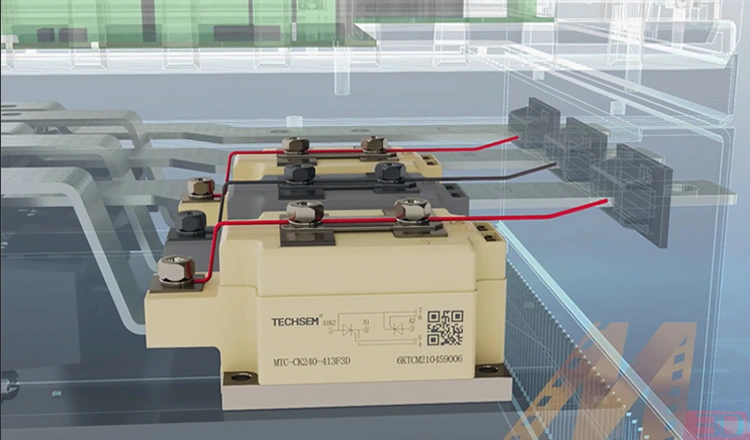

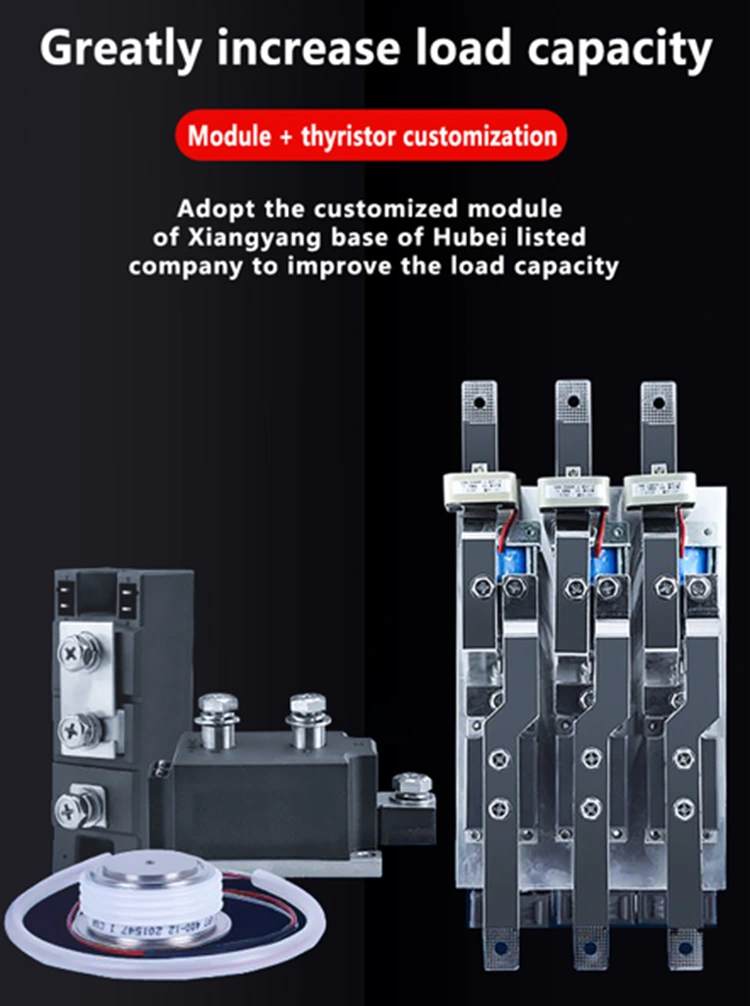

Abbiamo una profonda cooperazione con Hubei Taiji, un'azienda elencata domestica, e utilizziamo moduli e tiristati personalizzati, diversi dai moduli generici forniti sul mercato, per migliorare la capacità di carico. I nostri contattori DC sono anche appositamente personalizzati, tutti con contatti d'argento. La superficie di contatto dei contatti è più grande e può ottenere quasi 100.000 tempi di coinvolgimento, aumentando significativamente la durata del servizio.

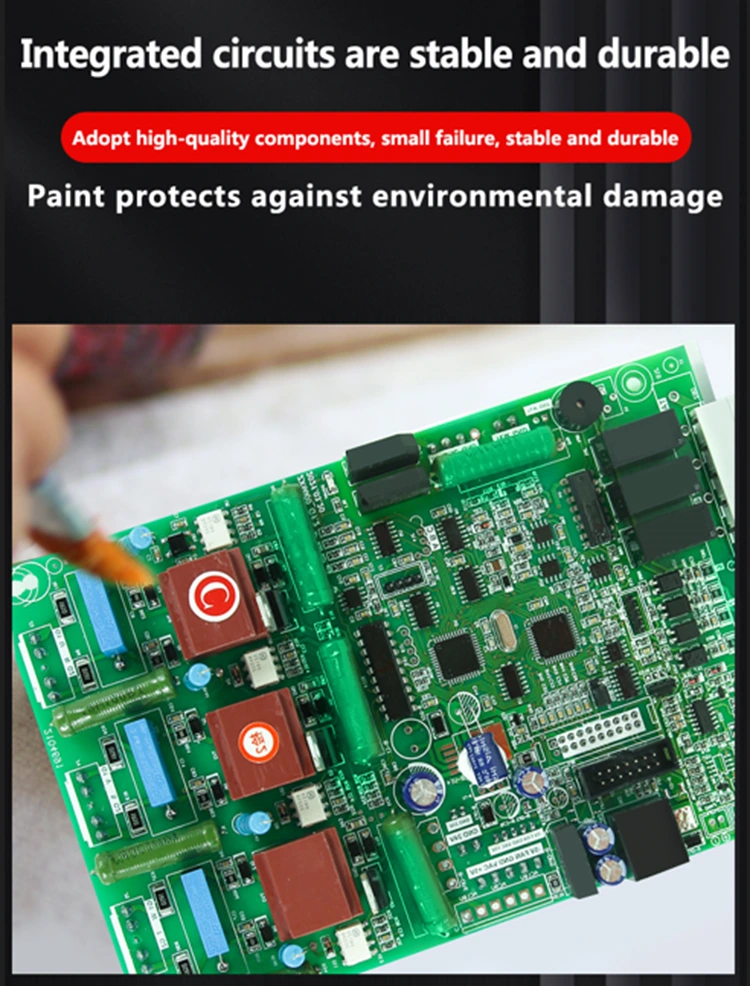

Lo scopo principale della vernice a pennello a circuito di avviamento morbido (di solito tre verniciatura anti-vernice, isolante o rivestimento a prova di umidità) è proteggere la stabilità e la vita del circuito in un ambiente di lavoro complesso, al fine di garantire che la durata di servizio a propensione, a propensione a sfuggita di alta qualità, ushiamo tutti a proposta di risatina, a proposito di susthert, a proposito di susthert, aafrespatura, a proposta di risonanza, a proposta di risugo, a proposito di susgola, aolto, sfumature, aotti circuito. Aumento della durata e della sicurezza.

La funzione operativa di emergenza unica. Gli antipasti morbidi convenzionali non possono operare quando una fase del tiristore è danneggiata. La funzione di operazione di emergenza della serie 7000 consente a un antipasto morbido di funzionare ancora in emergenza quando una fase del tiristore viene suddivisa, riducendo le perdite economiche causate da danni alla macchina e arresto per gli utenti.

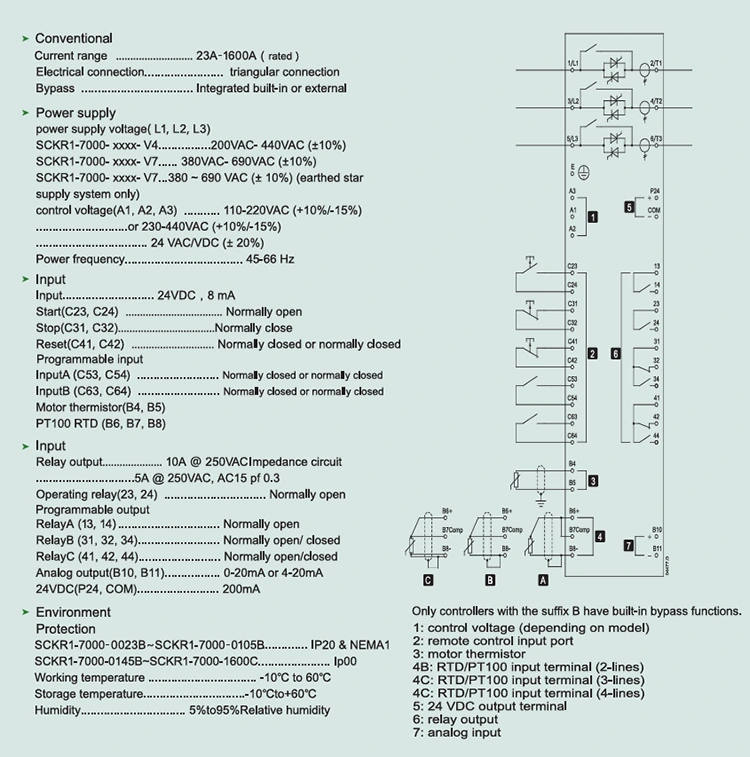

Schema di cablaggio di avviamento morbido.
