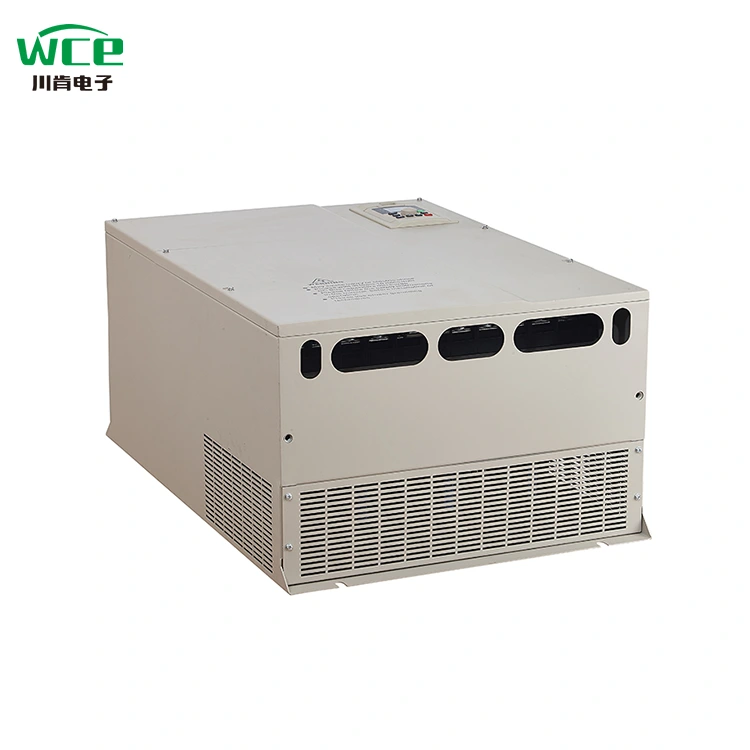

Un convertitore di frequenza con inverter (VFD) da 75 kWfornisce il controllo della velocità regolabile per motori CA compatibili nei sistemi industriali. Tuttavia, la scelta dell'unità giusta richiede molto più che la semplice corrispondenza della potenza nominale. Gli acquirenti devono considerare la corrente nominale del motore, la tensione di alimentazione, i requisiti di sovraccarico, le caratteristiche del carico, la velocità operativa, le condizioni ambientali e le funzioni di controllo. Questa guida spiega come funziona un VFD da 75 kW, dove può essere utilizzato, quali specifiche meritano attenzione e come evitare problemi comuni di selezione e installazione. Offre inoltre una pratica lista di controllo degli acquisti per ingegneri, produttori di apparecchiature, integratori di sistemi e distributori industriali che lavorano con Zhejiang Chuanken Electric Co., Ltd.
I motori industriali alimentano pompe, ventilatori, compressori, trasportatori, miscelatori e molti altri tipi di macchinari. Nelle applicazioni in cui la velocità richiesta cambia con la domanda di produzione, il funzionamento continuo di un motore alla massima velocità può creare un consumo energetico non necessario, stress meccanico o instabilità del processo.
A VFD con inverter a frequenza variabile da 75 kWè un controller elettronico del motore progettato per regolare la velocità e il funzionamento di un motore CA compatibile regolando la frequenza e la tensione di uscita in base al metodo di controllo selezionato. La designazione 75 kW rappresenta una classe di potenza nominale, ma la potenza nominale del motore utilizzabile dipende dalla corrente nominale specifica del convertitore, dalla classe di tensione, dal grado di servizio e dalle condizioni di installazione.
Per i produttori di apparecchiature e gli acquirenti industriali, un VFD adeguatamente selezionato può supportare un'accelerazione più fluida, una decelerazione controllata, una migliore regolazione del processo e un funzionamento più flessibile del motore. Può anche fornire funzioni di protezione del motore e capacità di monitoraggio, a seconda del modello.
Tuttavia, non tutti gli azionamenti da 75 kW sono adatti per ogni motore da 75 kW. Due convertitori con la stessa potenza nominale possono differire in termini di capacità di sovraccarico, configurazione degli ingressi, prestazioni di controllo, protezione ambientale e interfacce di comunicazione.
Un tipico convertitore di frequenza CA converte la potenza CA in ingresso in CC attraverso un raddrizzatore e un collegamento CC, quindi utilizza dispositivi di commutazione elettronici per produrre un'uscita CA a frequenza regolabile. Il sistema di controllo regola l'uscita in base alla modalità operativa selezionata e ai requisiti del motore.
Per un motore a induzione CA, la velocità sincrona è correlata alla frequenza di alimentazione e al numero di poli del motore. Riducendo la frequenza generalmente si riduce la velocità del motore, mentre aumentandola si aumenta la velocità entro l'intervallo operativo consentito del motore e del convertitore di frequenza. La velocità effettiva del motore a induzione dipende anche dal carico e dallo scorrimento.
Molti azionamenti utilizzano il controllo volt per hertz (V/f) per una regolazione semplice della velocità. Il controllo vettoriale senza sensore può fornire un migliore controllo della coppia in applicazioni che richiedono velocità o prestazioni di carico più impegnative. Le funzioni disponibili dipendono dal modello VFD specifico e dalla configurazione del motore.
Le rampe di accelerazione e decelerazione regolabili aiutano a controllare la velocità con cui un motore si avvia e si arresta. Impostazioni adeguate della rampa possono ridurre il carico meccanico improvviso e supportare una produzione più stabile. Carichi ad alta inerzia o requisiti di arresto rapido potrebbero richiedere apparecchiature di frenatura aggiuntive.
A seconda del modello, un VFD può monitorare corrente, tensione, temperatura, frequenza operativa e condizioni di guasto. La protezione elettronica da sovraccarico del motore e la diagnostica dei guasti possono assistere i team di manutenzione, ma l'azionamento deve essere configurato correttamente e utilizzato con l'eventuale protezione esterna richiesta.
Un VFD da 75 kW può essere adatto per applicazioni di motori industriali di medie e grandi dimensioni quando i suoi valori elettrici e le capacità di controllo corrispondono all'apparecchiatura. Le applicazioni tipiche includono quanto segue.
Il controllo della velocità variabile può aiutare a regolare il flusso o la pressione nei sistemi di pompaggio. Con una strategia di controllo adeguata, può ridurre le perdite di strozzamento, supportare la stabilità della pressione e aiutare a gestire le variazioni della domanda. Le caratteristiche della pompa e i requisiti di portata minima devono comunque essere rispettati.
La velocità della ventola può essere regolata per soddisfare i requisiti di ventilazione, raffreddamento o flusso d'aria di processo. Per molti sistemi di ventilatori centrifughi, la riduzione della velocità può ridurre sostanzialmente la richiesta di potenza, a condizione che il punto operativo e i requisiti del processo lo consentano.
I trasportatori spesso richiedono un'accelerazione controllata e una velocità stabile in caso di carichi variabili. L'azionamento deve essere selezionato in base alla coppia di avviamento, all'inerzia del carico, ai requisiti di arresto e alla possibilità di avviamenti frequenti o sovraccarichi.
Miscelatori, apparecchiature di produzione e altre macchine industriali potrebbero richiedere una velocità regolabile per adattarsi a diversi materiali o fasi di lavorazione. Un VFD adeguato può migliorare la flessibilità operativa, sebbene il profilo di coppia e i requisiti di processo debbano guidare la strategia di controllo.
| Applicazione | Obiettivo di controllo tipico | Importante fattore di selezione |
|---|---|---|
| Pompa centrifuga | Regolazione del flusso o della pressione | Servizio a coppia variabile, controllo PID, flusso minimo |
| Ventilatore industriale | Controllo del flusso d'aria e della ventilazione | Autonomia, raffreddamento, ottimizzazione energetica |
| Trasportatore | Avviamento controllato e trasporto stabile | Coppia di spunto e capacità di sovraccarico |
| Miscelatore | Velocità di processo regolabile | Richiesta di coppia e variazioni delle condizioni di carico |
| Compressore | Adeguamento della capacità ove consentito | Compatibilità del compressore e requisiti di avviamento |
Questi sono esempi di applicazioni generali piuttosto che dichiarazioni di compatibilità garantita. I requisiti del produttore dell'apparecchiatura e le effettive condizioni operative dovrebbero determinare la selezione finale.
Le giuste specifiche prevengono costose discrepanze, interventi imprevisti ed evitabili ritardi nella messa in servizio. Prima di richiedere un preventivo, esaminare i seguenti fattori tecnici.
Iniziare con la targa del motore e identificarne la potenza nominale e la corrente a pieno carico. La corrente di uscita continua del VFD deve soddisfare o superare la corrente richiesta dal motore nelle condizioni operative previste. La capacità di corrente è particolarmente importante quando il motore funziona con coppia elevata o sovraccarico frequente.
Confermare la tensione di alimentazione, la frequenza e la configurazione di fase disponibili. La potenza nominale in ingresso del convertitore deve essere adatta all'alimentazione, mentre la sua uscita deve essere compatibile con il motore. Una potenza nominale di 75 kW da sola non stabilisce se un particolare modello è adatto per un sistema di alimentazione a 380 V, 400 V, 415 V o altro.
I requisiti di sovraccarico variano in base all'applicazione e al modello. Le pompe e i ventilatori centrifughi utilizzano spesso un servizio a coppia variabile, mentre i trasportatori caricati e alcuni compressori possono richiedere una maggiore capacità di sovraccarico. Controllare la percentuale di sovraccarico, la durata, il livello di servizio e le eventuali condizioni di declassamento associate specificate dal produttore.
Determinare se il controllo V/f è sufficiente o se è necessario il controllo vettoriale senza sensore. Considerare la coppia di avviamento, le prestazioni a bassa velocità, la regolazione della velocità e se è necessario il feedback da un encoder o da un sensore di processo.
La temperatura ambiente, la polvere, l'umidità, l'altitudine, la ventilazione e la protezione dell'involucro possono influire sulle prestazioni dell'unità. Se il VFD verrà installato in un armadio elettrico caldo o in un'area industriale polverosa, verificare i requisiti di raffreddamento, le condizioni ambientali consentite e l'eventuale declassamento necessario.
Verificare se l'applicazione richiede ingressi digitali e analogici, uscite relè, controllo PID, registrazione errori o comunicazione con un PLC o un sistema di supervisione. Il supporto del protocollo e i terminali disponibili variano in base alla serie di prodotti.
Macchine diverse pongono esigenze diverse a un motore. Comprendere il profilo di carico aiuta a determinare la corrente nominale, la modalità di controllo e la configurazione di frenatura richieste.
Pompe centrifughe, ventilatori e molti soffiatori sono applicazioni comuni a coppia variabile. La loro richiesta di coppia generalmente diminuisce al diminuire della velocità. Un azionamento correttamente configurato può quindi contribuire a ridurre il consumo energetico quando il sistema trascorre molto tempo a velocità ridotta.
I trasportatori, alcune pompe volumetriche e alcuni miscelatori possono richiedere una coppia notevole anche a bassa velocità. Queste applicazioni spesso richiedono un azionamento con una classificazione adeguata per carichi pesanti e un'adeguata capacità di sovraccarico. È necessario valutare anche il raffreddamento del motore alle basse velocità.
Le apparecchiature rotanti di grandi dimensioni possono generare energia rigenerativa durante la decelerazione. Anche i carichi che azionano il motore anziché esserne azionati possono richiedere una movimentazione speciale. A seconda dell'applicazione, potrebbe essere necessaria una resistenza di frenatura, un'unità di frenatura o una soluzione rigenerativa.
Quando il servizio è incerto, fornire al fornitore il tipo di carico, la frequenza di avvio, il tempo di accelerazione richiesto, il tempo di arresto, l'intervallo di velocità e le condizioni di sovraccarico previste. Questa informazione è più utile della semplice richiesta di un modello da 75 kW.
Il risparmio energetico è un motivo comune per installare un VFD, ma i risultati dipendono dalla macchina, dalla strategia di controllo, dal programma operativo e dalla progettazione del sistema. Un azionamento non riduce automaticamente il consumo energetico in ogni applicazione.
In molti sistemi di pompe e ventilatori centrifughi, la potenza richiesta può diminuire sostanzialmente al diminuire della velocità. Ciò può creare risparmi quando la domanda varia durante il giorno. Tuttavia, il risultato effettivo dipende dalla curva del sistema, dalla pressione statica, dai vincoli di processo e dall'efficienza operativa del motore.
Valutare insieme l'efficienza del motore, le perdite di trasmissione, le perdite di trasmissione, i requisiti di processo e il metodo di controllo esistente. Una gamma di velocità scarsamente selezionata o una strategia di controllo inappropriata possono limitare il beneficio atteso.
Registra le ore di funzionamento, la domanda di energia misurata, le variazioni di carico, le tariffe elettriche e i costi di manutenzione. Confrontare il sistema attuale con il sistema controllato da VFD proposto utilizzando ipotesi realistiche piuttosto che fare affidamento su una percentuale di risparmio universale.
| Fattore di costo | Informazioni da raccogliere | Perché è importante |
|---|---|---|
| Consumo energetico | kW misurati e ore di funzionamento annuali | Stima il potenziale risparmio di energia elettrica |
| Installazione | Armadio, cablaggio, filtri e messa in servizio | Definisce il costo iniziale del progetto |
| Manutenzione | Requisiti di ispezione, raffreddamento e manutenzione | Supporta la pianificazione dei costi del ciclo di vita |
| Prestazioni del processo | Dati di portata, pressione, velocità e produzione | Verifica se la soluzione di controllo soddisfa le esigenze operative |
Una corretta installazione è essenziale per un funzionamento sicuro e prestazioni affidabili. Il personale elettrico qualificato deve seguire le istruzioni del produttore dell'azionamento, i codici elettrici applicabili e i requisiti di sicurezza della macchina.
Verificare la tensione in ingresso, la fase, la frequenza, la messa a terra e i dispositivi di protezione a monte. Verificare che l'azionamento selezionato sia compatibile con il sistema di alimentazione e le condizioni di installazione.
Fornire gli spazi necessari, la ventilazione e la dissipazione del calore. Separare il cablaggio di alimentazione dal cablaggio di controllo sensibile, ove appropriato, e seguire le indicazioni del produttore per l'instradamento dei cavi e la compatibilità elettromagnetica.
Configurare la tensione nominale, la corrente, la frequenza, la velocità e altri dati di targa del motore. Applicare le impostazioni di protezione del motore e la modalità di controllo appropriate secondo le istruzioni del produttore.
Controllare il senso di rotazione, l'accelerazione, la decelerazione, la velocità operativa, la risposta al carico e la gestione dei guasti. Testare l'intera sequenza di controllo prima di rilasciare la macchina per la normale produzione.
Salva le impostazioni dei parametri, le informazioni sul cablaggio, i registri di messa in servizio e la cronologia degli allarmi pertinenti. La documentazione aiuta i tecnici a ripristinare la configurazione prevista e a risolvere problemi futuri.
Per motivi di sicurezza, isolare l'alimentazione e seguire le procedure di scarico e verifica del produttore prima di intervenire su un'unità o sulle apparecchiature collegate. Il bus CC può mantenere una tensione pericolosa dopo che l'alimentazione è stata scollegata.
Molti guasti del convertitore di frequenza possono essere ricondotti a un dimensionamento errato, un raffreddamento inadeguato, impostazioni dei parametri inadeguate, problemi di cablaggio o condizioni di carico impegnative. Un processo strutturato di risoluzione dei problemi può ridurre i tempi di inattività ed evitare sostituzioni inutili di componenti.
Le possibili cause includono un'eccessiva richiesta di coppia di avviamento, un breve tempo di accelerazione, un vincolo meccanico, dati motore errati o impostazioni di controllo inadeguate. Esaminare la cronologia dei guasti e le condizioni di carico prima di regolare i parametri.
Controllare la ventilazione, la temperatura dell'armadio, le ventole di raffreddamento, la pulizia del dissipatore di calore e il caricamento. Verificare se l'installazione supera i limiti di temperatura ambiente o di altitudine consentiti e se è necessario un declassamento.
Una decelerazione rapida o un carico ad alta inerzia possono restituire energia al bus CC del convertitore. A seconda dell'applicazione e della progettazione del prodotto, potrebbe essere necessario un tempo di decelerazione più lungo o una soluzione di frenatura adeguata.
Controllare l'accuratezza dei parametri del motore, la modalità di controllo, i segnali di riferimento della velocità, il cablaggio e la variazione del carico. Per i sistemi a circuito chiuso, ispezionare il relativo dispositivo di feedback e le impostazioni di controllo.
Esaminare il codice di allarme, le condizioni di alimentazione, il cablaggio di controllo, la configurazione di rete e le disposizioni di messa a terra. Registrare l'errore prima di ripristinare l'unità e consultare il manuale del prodotto o il supporto tecnico qualificato quando la causa rimane poco chiara.
La manutenzione preventiva dovrebbe seguire il programma di assistenza del produttore e includere ispezioni adeguate dei percorsi di ventilazione, dei collegamenti elettrici, delle condizioni ambientali e delle registrazioni dei guasti.
Gli acquirenti industriali possono ridurre le lacune nelle specifiche e i ritardi negli approvvigionamenti preparando un brief tecnico completo prima di richiedere preventivi.
Zhejiang Chuanken Electric Co., Ltd.funge da riferimento aziendale per gli acquirenti che valutano prodotti per il controllo di motori industriali. Quando si discute di un convertitore di frequenza con inverter da 75 kW, gli acquirenti devono fornire l'applicazione prevista e i requisiti elettrici in modo che sia possibile confermare la serie e la configurazione del prodotto appropriate.
Per i progetti OEM, gli aggiornamenti delle apparecchiature e l'approvvigionamento dei distributori, il confronto dei fornitori in termini di idoneità tecnica, documentazione, assistenza e costo operativo totale fornisce una base più forte per le decisioni di acquisto rispetto al solo confronto delle potenze nominali.
Un VFD da 75 kW controlla la velocità e il funzionamento di un motore CA compatibile regolandone la frequenza e la tensione di uscita. A seconda del modello, può anche fornire protezione del motore, accelerazione e decelerazione regolabili, monitoraggio e integrazione del controllo industriale.
Potrebbe essere adatto, ma la sola potenza nominale non è sufficiente. Verificare la corrente e la tensione nominali del motore, la corrente di uscita continua del convertitore, la capacità di sovraccarico, il livello di servizio e le condizioni operative prima di confermare la compatibilità.
Le potenziali applicazioni includono pompe industriali, ventilatori, soffianti, trasportatori, miscelatori e compressori compatibili. L'idoneità dipende dalle specifiche del motore, dalle caratteristiche del carico, dalla coppia richiesta e dalle capacità dell'azionamento selezionato.
Può ridurre il consumo energetico in applicazioni idonee a velocità variabile, in particolare dove la richiesta di pompe o ventilatori cambia nel tempo. I risparmi effettivi dipendono dal profilo di carico, dalla progettazione del sistema, dalle ore di funzionamento, dalle perdite di azionamento e dalla strategia di controllo.
La tensione richiesta dipende dal modello specifico del prodotto e dal sistema di alimentazione regionale. Confermare la tensione, la fase e la frequenza di alimentazione rispetto alla scheda tecnica del produttore anziché presumere che tutti gli azionamenti da 75 kW condividano la stessa configurazione elettrica.
Non tutte le applicazioni ne richiedono uno. Potrebbe essere necessario un resistore di frenatura o un'altra soluzione di frenatura quando il carico presenta un'inerzia elevata, richiede una decelerazione rapida o restituisce una quantità significativa di energia al convertitore di frequenza. Confermare compatibilità e dimensionamento con il produttore.
Valutare la documentazione tecnica del fornitore, l'idoneità del prodotto, i processi di qualità, la capacità di supporto, le condizioni di garanzia, le modalità di consegna e la capacità di chiarire i requisiti applicativi. Richiedi le specifiche esatte del modello prima di effettuare un ordine.
Preparare i dati di targa del motore, la tensione di alimentazione, il tipo di applicazione, i requisiti di sovraccarico, le funzioni di controllo, l'ambiente di installazione, la quantità e la destinazione della consegna. Questi dettagli aiutano il fornitore a valutare la configurazione di azionamento appropriata.
