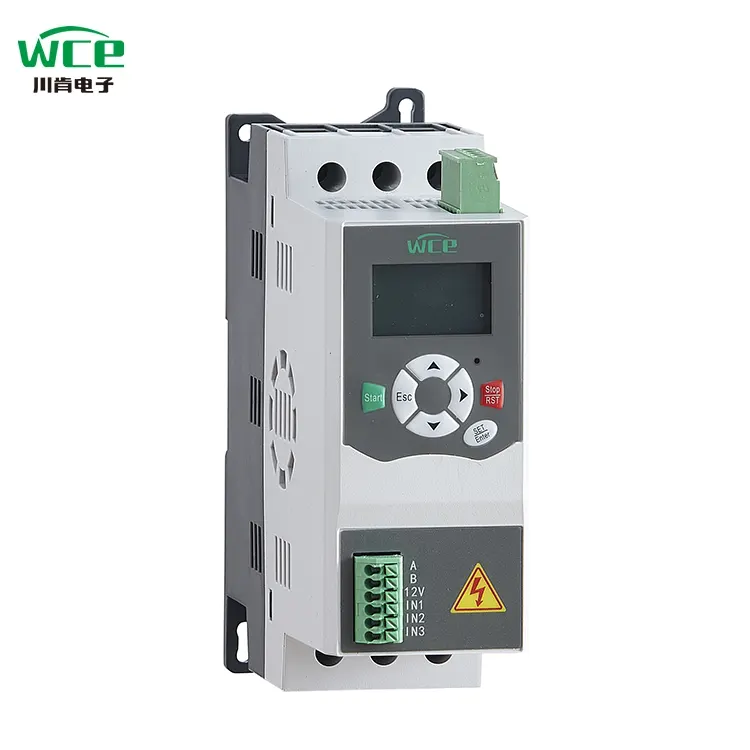

Costruito in bypass morbido starter 5.5kW/220V con arabo

Interazione intelligente e comoda operazione: Lo starter morbido della serie 360 ​​è dotato di uno schermo di visualizzazione in cristallo liquido LCD. La progettazione dell'interfaccia è semplice e intuitiva e l'esperienza operativa è fluida e conveniente. Il sistema è dotato di funzioni di visualizzazione sia in cinese che in inglese e supporta la personalizzazione di lingue nazionali specifiche, soddisfacendo completamente le esigenze degli utenti in diverse regioni.

Multi-comunicazione e controllo intelligente remoto: Bypass Bypass Soft Starter 5.5kW/220V con arabo è dotato della funzione di comunicazione Modbus 485 standard e supporta anche metodi di comunicazione personalizzati come il protocollo di Siemens profibus e l'app per telefoni cellulari, aiutando gli utenti a raggiungere un debug remoto e un controllo preciso e rompere le limitazioni spaziali.

Performance eccezionali e durata duratura: Dotato di un nuovissimo contattore DC personalizzato, rispetto ai ordinari contattori AC, le sue prestazioni sono migliorate di 3 volte, il calore è ridotto di 2,6 volte, la sicurezza è migliorata del 25%, l'efficienza del risparmio energetico raggiunge il 20%e la durata di servizio supera 100.000 volte, fornendo una garanzia affidabile per il funzionamento stabile dell'attrezzatura.

Efficiente dissipazione del calore e funzionamento stabile: Dotato di una ventola DC ad alta velocità da 24 V e un innovativo design di dissipazione del calore a 360 ° a 360 °, fornisce una forte forza eolica, garantendo che l'attrezzatura mantenga un buon stato di dissipazione del calore e prestazioni stabili durante il funzionamento.

Profonda cooperazione e aggiornamento della qualità: Abbiamo raggiunto una profonda cooperazione con Hubei Taiji, una società elencata domestica, e adottato moduli e tiristi personalizzati, che sono diversi dai moduli comuni del mercato. Ciò migliora significativamente la capacità di carico e pone una solida base per il funzionamento efficiente dell'apparecchiatura.

Design aerodinamico, risparmi sui costi:Non è necessario installare i contattori di bypass esterni, risparmiare efficacemente lo spazio di installazione, ridurre i costi dei cavi, semplificare il processo di installazione e rendere l'installazione più conveniente e più veloce.

Design umanizzato, installazione senza preoccupazioni: Adotta una presa del terminale di controllo di tipo stampa, che è semplice e conveniente da installare e gestire. Basta premere il terminale per completare il cablaggio, quindi rilasciarlo per riparare il filo, il che migliora notevolmente l'efficienza di installazione.

Test di simulazione, verifica affidabile: È dotato della funzione di simulazione dell'operazione. Anche quando il circuito principale dell'antipasto morbido non è collegato alla tensione di alimentazione, può simulare il processo di avvio, funzionamento e arresto del motore, confermando rapidamente se lo stato di lavoro dei componenti dello starter morbido è normale.

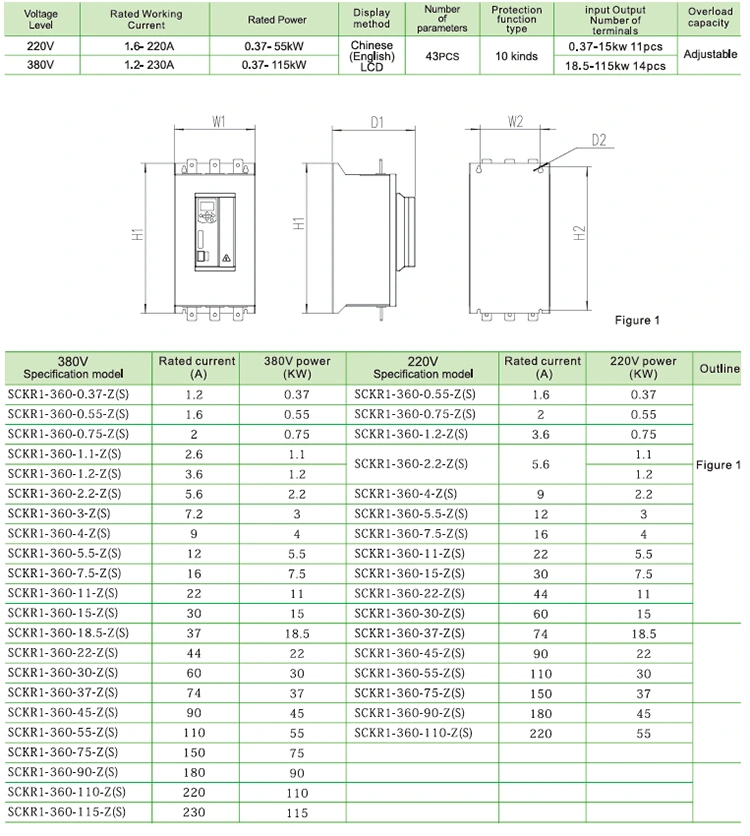

Parametro del prodotto (Specifica)

Funzione del prodotto

1. Funzione di comunicazione

Viene fornito con la comunicazione Modbus RTU, la comunicazione Profibus e Profinet può essere aggiunta aggiungendo schede di espansione.

2, può essere una tastiera esterna +4 righe LCD Schermata

La tastiera può essere rapidamente inserita e rimossa per soddisfare le esigenze dell'operazione remota.

3, funzione di protezione motoria più completa

Protezione da sovratensione, protezione della sottotensione, protezione da sovracorrente, protezione da sovraccarico, protezione della sottocarica, protezione della perdita di fase, guasto di bypass, guasto a tiristore, squilibrio di corrente trifase, protezione del surriscaldamento, ecc.

4, ampio intervallo di tensione di alimentazione

Incontra la principale tensione di ingresso dell'alimentazione di 220-380 V Scopo generale.

5. Terminali collegabili

Una serie di terminali di comunicazione, quattro gruppi di terminali di input digitale, un set di uscita analogica, due set di relè programmabili

◆ Alimentazione trifase: AC220V, AC380V ± 10%

◆ Corrente nominale: 1.2a-230a,

◆ Motore applicabile: tipo di gabbia generale di scoiattolo AC Motore asincrono

◆ Modalità iniziale: rampa di tensione, rampa di corrente, coppia

◆ Modalità di parcheggio: arresto morbido, arresto gratuito ， arresto del freno, arresto adattivo.

◆ Ingresso logico: impedenza 1.8kΩ, potenza +24V

◆ Frequenza di avvio: si consiglia di iniziare non più di 10 volte all'ora

◆ Livello di protezione: IP20

◆ Modalità di raffreddamento: raffreddamento dell'aria

◆ Modalità di installazione: sospensione della parete

◆ Condizioni ambientali: l'altitudine supera i 2000 metri, la capacità dovrebbe essere ridotta di conseguenza e la temperatura ambiente è compresa tra -10 e +40 ° C

L'umidità corrispondente non supera il 95%(20 ℃ ± 5 ℃), nessun gas infiammabile, esplosivo, corrosivo, nessuna polvere conduttiva, installazione interna, buona ventilazione, vibrazione inferiore a 0,5 g

Applicazione del prodotto

Il prodotto può essere utilizzato in occasioni come ventilatori, pompe per l'acqua, irrigazione dei terreni agricoli e trasporto di nastri trasportatori orizzontali.

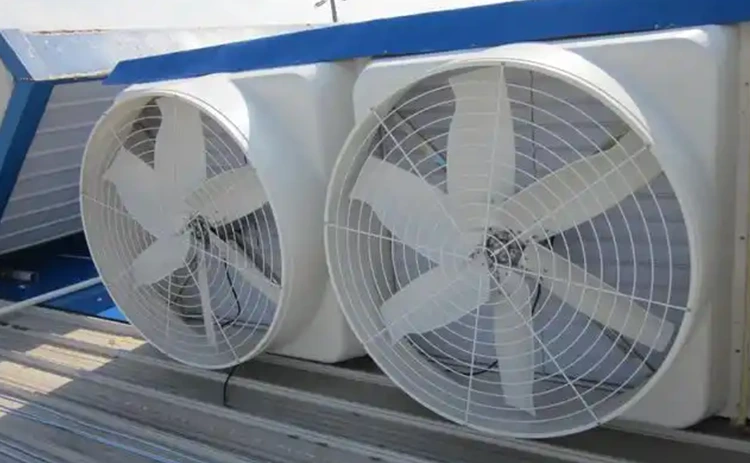

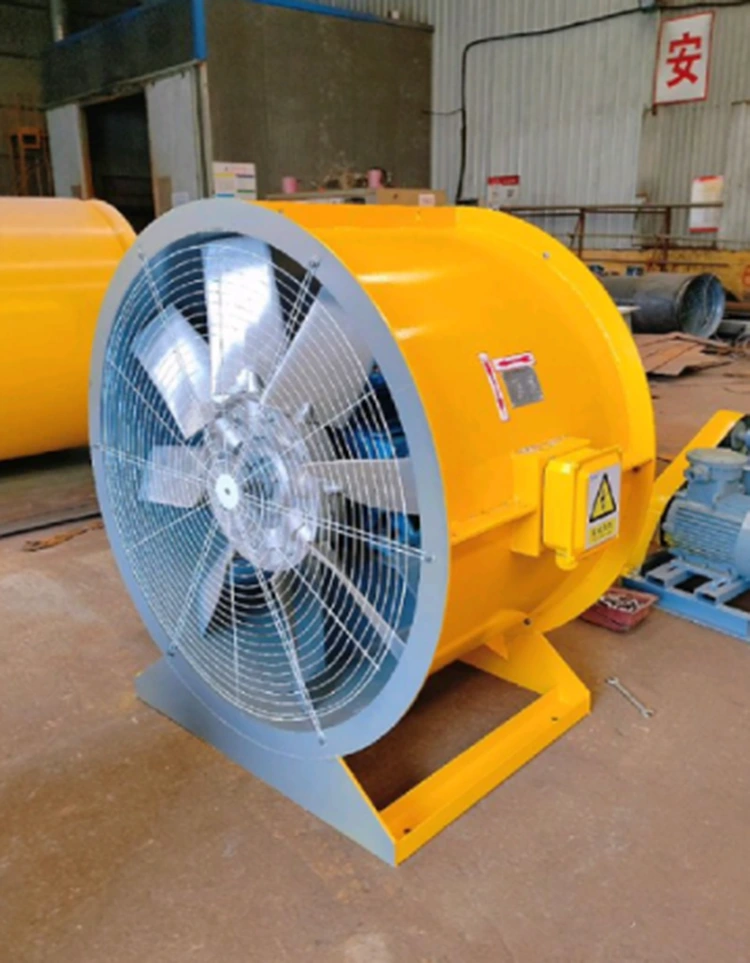

Fan

Il morbido antipasto non solo riduce notevolmente l'attrito e l'inerzia della ventola a causa della grande inerzia della lama e del rotore, ma evita anche il danno del cuscinetto della ventola, della cintura, della lama e di altre parti a causa dell'eccessiva coppia istantanea. La serie SCKR1-360 di WCE, con i loro algoritmi ad alta compatibilità e risparmio energetico, può coprire diverse esigenze dai piccoli ventilatori ai grandi ventilatori industriali, aiutando le aziende a realizzare una produzione verde ed efficiente. L'applicazione dell'antipasto morbido sulla ventola risolve efficacemente i problemi di alta corrente di partenza e shock meccanico, in particolare per lo scenario che non richiede una regolamentazione della velocità ma richiede un inizio e un arresto delicato. Le impostazioni di selezione e parametri ragionevoli sono fondamentali, il che può migliorare significativamente l'affidabilità e l'economia del sistema.

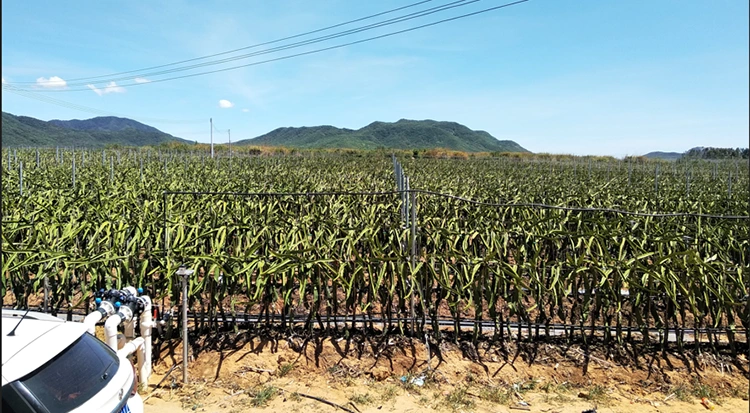

Irrigazione del campo

Rispetto ai convertitori di frequenza, gli antipasti morbidi costano meno e sono adatti per scenari di irrigazione senza regolamentazione della velocità. Nel sistema di irrigazione sul campo, l'antipasto morbido agisce principalmente sul motore asincrono trifase che guida la pompa dell'acqua e adotta la modalità di avvio limitata della pendenza di tensione, in modo che la velocità del motore sia gradualmente aumentata da zero alla velocità valutata, evitando la corrente alta istitutiva generata dalla tradizionale avvio a termine. Quando si spegne, la funzione di arresto morbida opzionale, mediante riduzione lineare della tensione per ridurre delicatamente la velocità della pompa, inibire l'effetto del martello dell'acqua. Il antipasto morbido risolve efficacemente i problemi di alto impatto di corrente, concentrazione di sollecitazione meccanica e effetto del martello dell'acqua del motore della pompa attraverso il controllo flessibile di inizio e meccanismi di protezione multipli nel sistema di irrigazione sul campo e migliora significativamente l'affidabilità e l'economia del sistema.

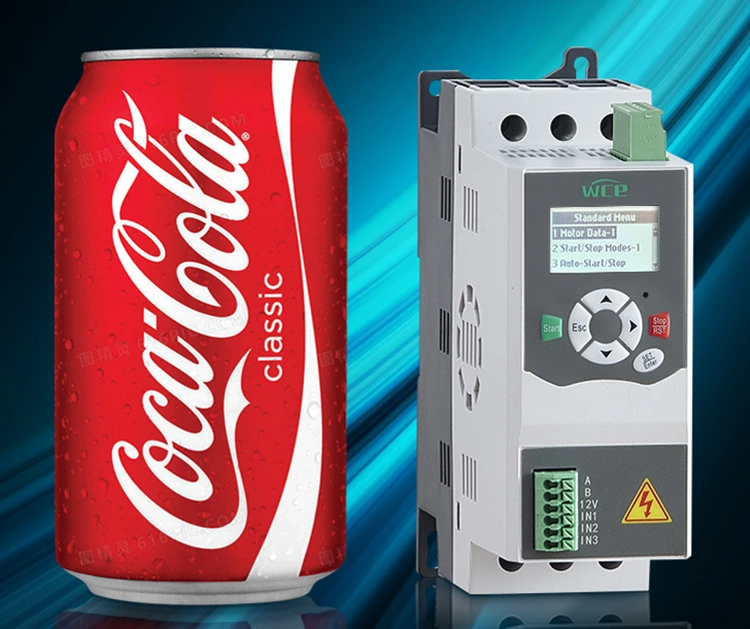

Con una dimensione e un volume più piccoli, può sostituire direttamente i contattori a stella-delta, i materiali di risparmio e lo spazio.

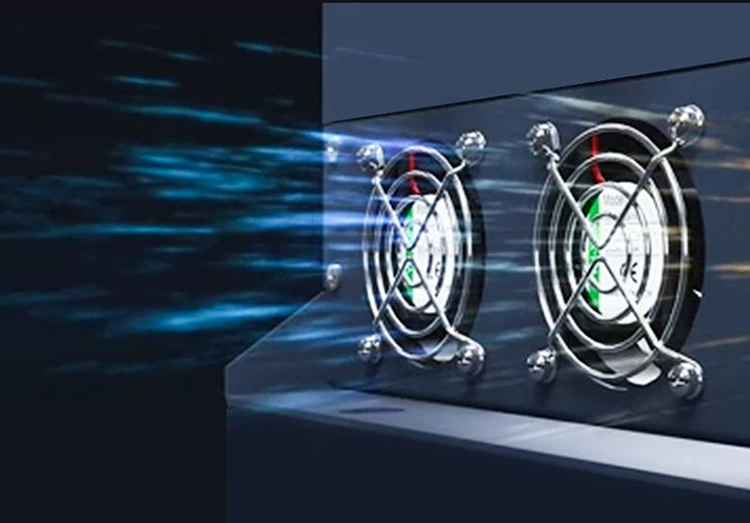

Il tiristore con uno starter soft di bypass interno funziona solo durante l'avvio e passa al contattore durante il funzionamento, quindi genera meno calore. Tuttavia, abbiamo ancora installato una ventola per raffreddare il contattore. Installa una ventola per raffreddarla. All18.5KW e sopra 360 Serie Morbs Starters sono dotati di ventole DC ad alta velocità da 24 V, fornendo dissipazione del calore a tutto tondo a 360 ° e una forza eolica più forte. Non solo riduce gli arresti inaspettati causati dal surriscaldamento, ma estende anche in modo significativo la durata di partenza del morbido antipasto.

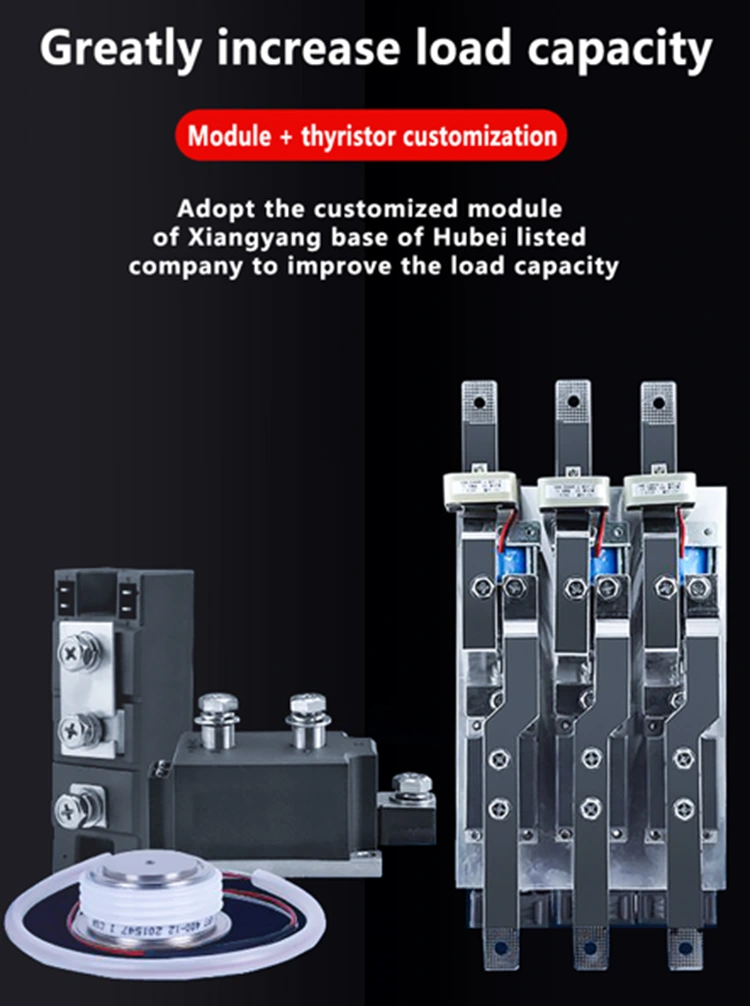

Abbiamo una profonda cooperazione con Hubei Taiji, un'azienda elencata domestica, e utilizziamo moduli e tiristati personalizzati, diversi dai moduli generici forniti sul mercato, per migliorare la capacità di carico. I nostri contattori DC sono anche appositamente personalizzati, tutti con contatti d'argento. La superficie di contatto dei contatti è più grande e può ottenere quasi 100.000 tempi di coinvolgimento, aumentando significativamente la durata del servizio.

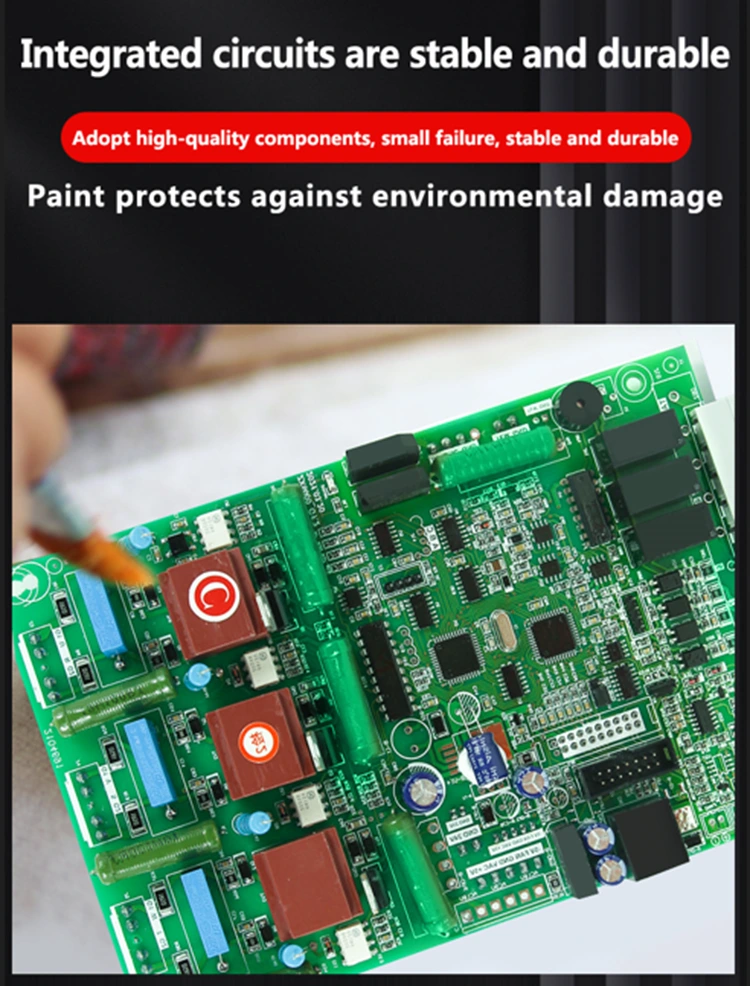

Lo scopo principale della vernice a pennello a circuito di avviamento morbido (di solito tre verniciatura anti-vernice, isolante o rivestimento a prova di umidità) è proteggere la stabilità e la vita del circuito in un ambiente di lavoro complesso, al fine di garantire che la durata di servizio a propensione, a propensione a sfuggita di alta qualità, ushiamo tutti a proposta di risatina, a proposito di susthert, a proposito di susthert, aafrespatura, a proposta di risonanza, a proposta di risugo, a proposito di susgola, aolto, sfumature, aotti circuito. Aumento della durata e della sicurezza.

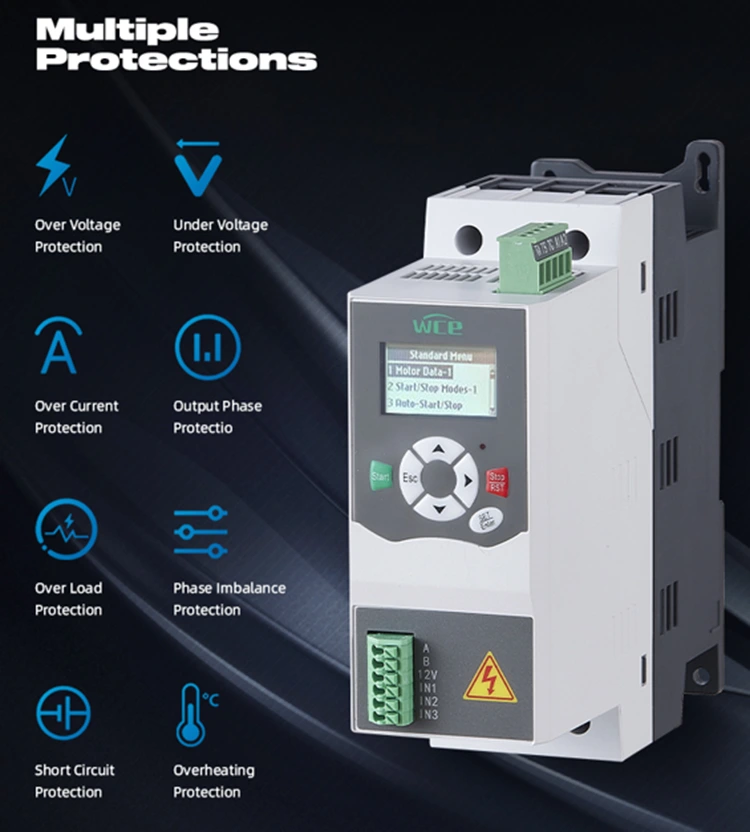

Funzioni di protezione multipla: protezione da sottotensione, protezione da sovratensione, protezione da sovracorrente, protezione da sovraccarico, protezione della perdita di fase, protezione da squilibrio trifase, ecc.

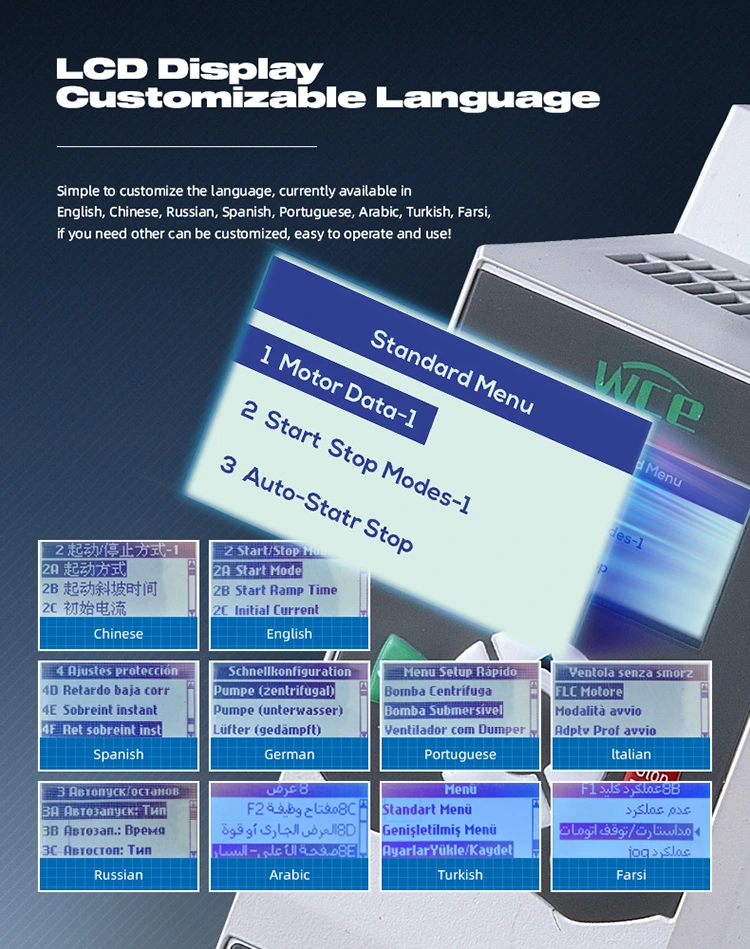

Display a quattro righe LCD ad alta definizione, facile da usare. Viene fornito con più visualizzazioni di lingua nazionale e può essere personalizzato quando necessario.

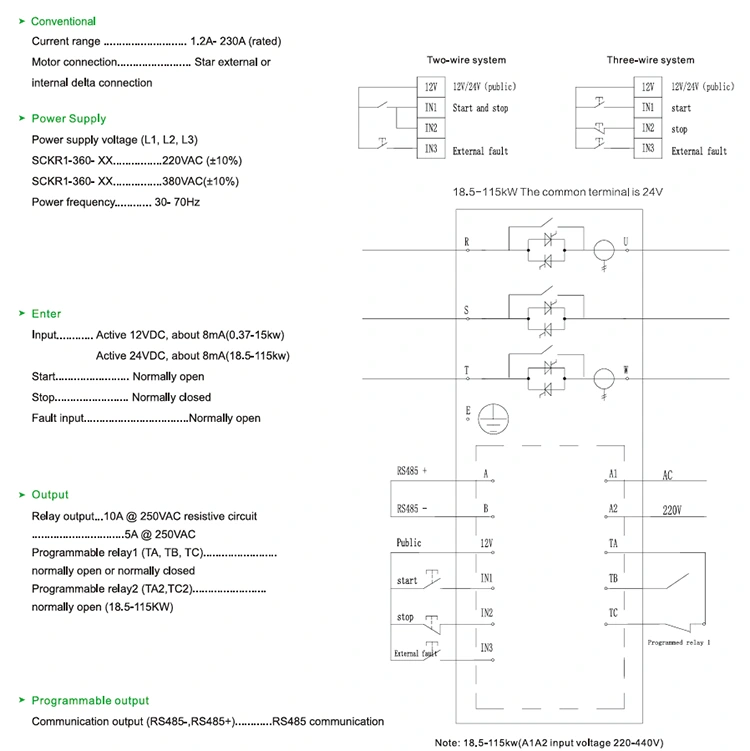

Schema di cablaggio di avviamento morbido.
