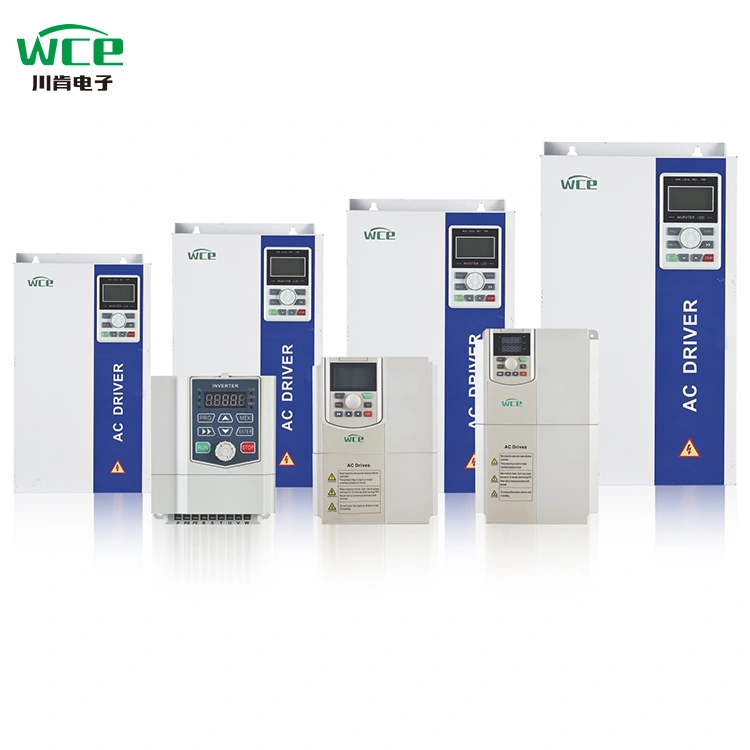

Convertitore a tre fasi ad alte prestazioni

La serie SCK300 di WCE è un convertitore di frequenza versatile ad alte prestazioni progettato per l'automazione industriale, ampiamente utilizzato in ventole, pompe, cinture di trasportatore, frantoi e altre attrezzature. Il suo core adotta la tecnologia di controllo vettoriale avanzata e ha le caratteristiche della regolazione della velocità di precisione ad alta precisione, del risparmio energetico, dell'alta efficienza e del funzionamento stabile per soddisfare le esigenze di diversi scenari industriali. Inoltre, la SCK300 può essere aggiornata alla SCK350 aggiornando la scheda di controllo, dopo di che le carte di espansione possono essere aggiunte e applicate ad attrezzature come le gru.

Parametro del prodotto (Specifica)

Funzione del prodotto

● Funzioni I/O.

◆ Intervallo di tensione di ingresso: 220 V/380 V/660V ± 15%

◆ Intervallo di frequenza di input: 47 ~ 63Hz

◆ Intervallo di tensione di uscita: 0 ~ Tensione di ingresso classificata

Intervallo di frequenza di output: 0 ~ 400Hz

● Caratteristiche dell'interfaccia periferica

◆ Input digitale programmabile: 8 input

◆ Ingresso analogico programmabile: AI1: 0 ~ 10V Ingresso, AI2: 0 ~ 10V o 0 ~ 20MA Ingresso

◆ Output del collettore aperto: 1 output

◆ Output di relè: 2 output

◆ Uscita analogica: 2 uscite, 0/4 ~ 20Ma o 0 ~ 10V rispettivamente

● Caratteristiche delle prestazioni tecniche

◆ Modalità di controllo: nessun controllo vettoriale PG, controllo V/F, controllo della coppia.

◆ Capacità di sovraccarico: al 150% di corrente classificata 60s; 180% di corrente valutata 10s

◆ Coppia di partenza: nessun controllo vettoriale PG: 0,5Hz/150% (SVC)

◆ Rapporto di velocità: nessun controllo vettoriale PG: 1: 100

● Caratteristiche funzionali

◆ Modalità di impostazione della frequenza: impostazione digitale, impostazione analogica, impostazione della comunicazione seriale, multi-velocità, impostazione PID, ecc.

◆ Funzione di controllo PID

◆ Funzione di controllo a più velocità: controllo a 16 velocità

◆ Funzione di controllo della frequenza di oscillazione

◆ Fugi di potenza istantanea senza interrompere la funzione

◆ Funzione della chiave rapida/jog: chiave di scelta rapida multifunzione liberamente definita dagli utenti

◆ Funzione di regolazione della tensione automatica: quando la tensione della griglia di alimentazione cambia, può mantenere automaticamente la costante di tensione di uscita

◆ Fornire fino a 25 tipi di funzioni di protezione dei guasti: sovrano, sovrano, in tensione, temperatura, perdita di fase, sovraccarico e altre funzioni di protezione

Applicazione del prodotto

I prodotti possono essere utilizzati in metallurgia e industria chimica, compressori, gru, occasioni di ingegneria municipale.

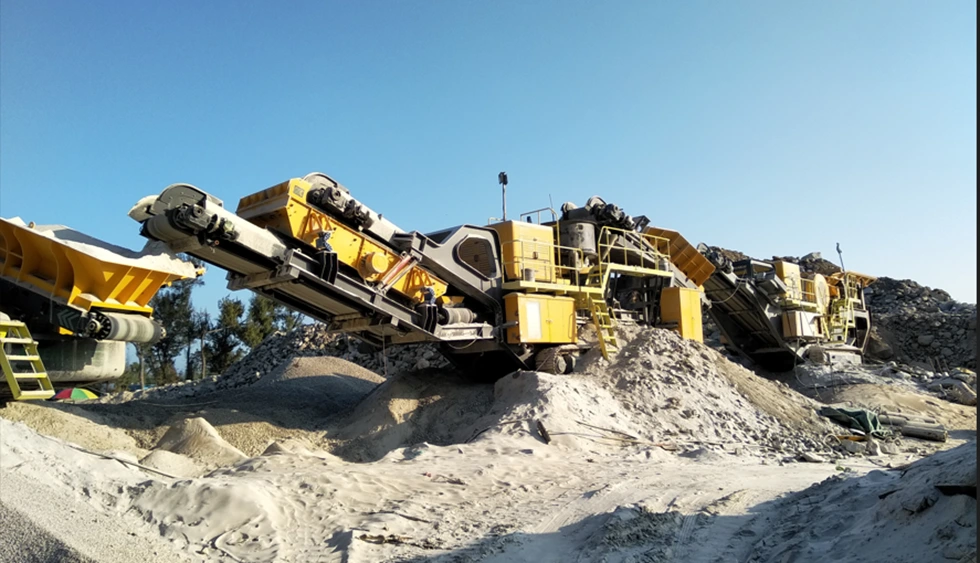

Crusher, ordina pietre di dimensioni diverse.

Il VFD è ampiamente utilizzato nell'industria del frantoio, può essere utilizzato nel frantoio Impact, nel frantoio della mascella, nel frantoio del cono, nel frantoio a martello, ecc. Può essere utilizzato nell'ospite ad alta potenza, ridurre la corrente iniziale, regolare la velocità del frantoio, quando la velocità è ridotta, ma può anche risparmiare circa il 50%. Il convertitore di frequenza utilizzato nel frantoio può ridurre l'impatto meccanico ed estendere la durata dell'attrezzatura.

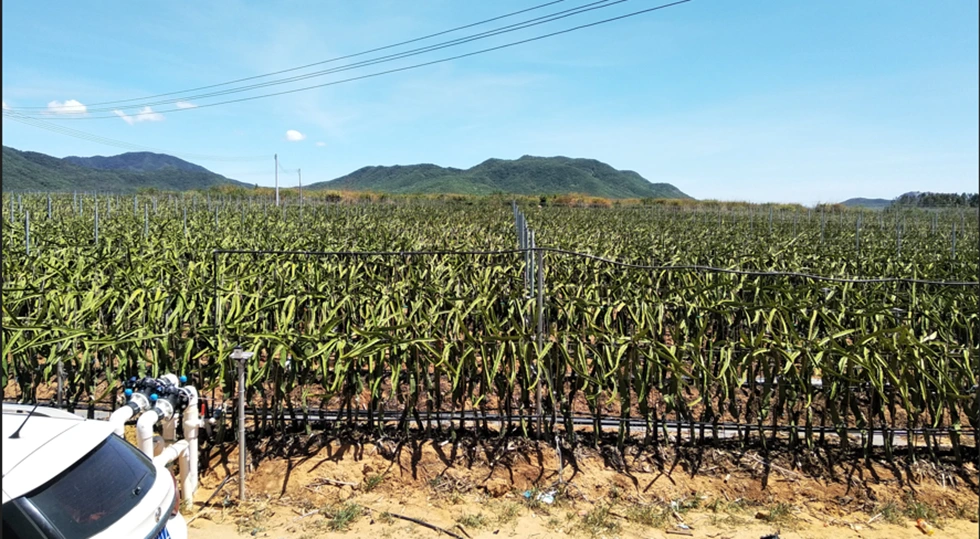

Irrigazione del campo

Nell'irrigazione agricola, il VFD per l'approvvigionamento di acqua a pressione costante è quasi standard. Prima di tutto, nel processo di avvio della pompa, il VFD può aumentare gradualmente la sua frequenza operativa, in modo che la pompa possa funzionare lentamente, in modo che l'acqua non causino troppo impatto sulla conduttura. Il VFD può quindi essere utilizzato in combinazione con un manometro a pressione remoto o un sensore di pressione per equalizzare la pressione nei nostri tubi. Infine, il VFD può controllare la pipeline di protezione dalla pressione, ma anche attraverso il proprio sovraccarico, sottocarlo, sovrapressione, protezione sotto pressione per ridurre il danno della pompa.

Sono disponibili due modalità di visualizzazione:

1.lcd Display: vieni con la visualizzazione cinese e inglese, puoi anche personalizzare russo, portoghese, spagnolo, persiano e altre lingue.

2.Splay LED: display tradizionale del tubo digitale, display a doppia linea, osservare due set di dati contemporaneamente.

Il volume VFD è una struttura di grandi dimensioni, un radiatore maggiore, una velocità di utilizzo del prodotto, può funzionare normalmente in un ambiente caldo come Tropical.

Vari tipi di modalità di input e output possono essere personalizzati:

1.3p 380 V Ingresso all'uscita 3p 380 V.

2. Ingresso 3p220v all'output 3P220V.

3. Ingresso 3p660v su output 3p660v.

4. Ingresso 1p220v all'output 3p 380V.

5. 1P220V Ingresso all'uscita 3P220V.

Con la funzione di tracciamento della velocità, è possibile iniziare meglio.

Viene fornito con la comunicazione Modbus RTU e può anche implementare Modbus TCP, Prpfibus e Profinet aggiungendo schede di espansione.

Schema di cablaggio VFD.
