Risoluzione dei problemi semplici per VFD - IGBT 、 Raddrizzatore Bridge

Avvertimento:

Prima della misurazione, è necessario garantire che il VFD sia spento e che le linee di alimentazione R, S, T e le linee di uscita U, V, W vengano rimosse. Solo dopo aver misurato P+/N- e non è possibile eseguire la tensione DC l'operazione!

Misura il modulo raddrizzatore del VFD:

Innanzitutto, impostare il multimetro sulla posizione "diodo", quindi utilizzare i lead di test rossi e neri del multimetro per seguire i passaggi seguenti per il rilevamento:

In secondo luogo, toccare il terminale positivo P (+) del bus DC con il lead di prova nero e il tocco R, S e T in sequenza con il lead di test rosso. Registra i valori visualizzati sul multimetro.

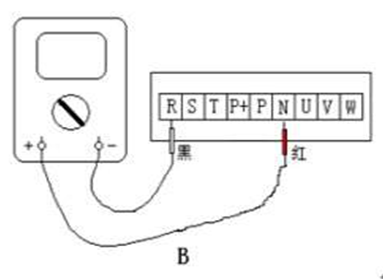

In terzo luogo, toccare il vantaggio del test rosso al terminale negativo N (-) del bus CC e toccare il vantaggio del test nero a R, S e T in sequenza e registrare il valore di visualizzazione del multimetro.

In quarto luogo, se i valori visualizzati della sesta misurazione sono sostanzialmente bilanciati, indica che non vi è alcun problema con la rettifica del VFD. Altrimenti, il modulo di rettifica nella posizione corrispondente è danneggiato.

Misura il modulo IGBT del VFD:

Innanzitutto, impostare il multimetro sulla posizione "diodo", quindi utilizzare i lead di test rossi e neri del multimetro per seguire i passaggi seguenti per il rilevamento:

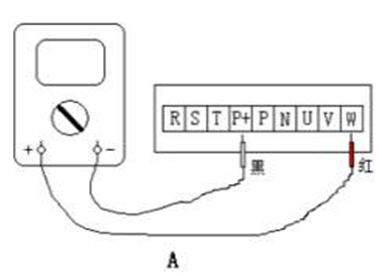

In secondo luogo, toccare il terminale positivo P (+) del bus CC con il lead di prova nero e toccare U, V e W in sequenza con il lead di test rosso. Registra i valori visualizzati sul multimetro.

In terzo luogo, quindi toccare il vantaggio del test rosso al terminale negativo N (-) del bus CC e toccare il vantaggio del test nero a U, V e W in sequenza e registrare il valore di visualizzazione del multimetro.

In quarto luogo, se i valori visualizzati della sesta misurazione sono sostanzialmente bilanciati, indica che non vi è alcun problema con l'inverter IGBT del VFD. Altrimenti, l'inverter IGBT nella posizione corrispondente è danneggiato.
