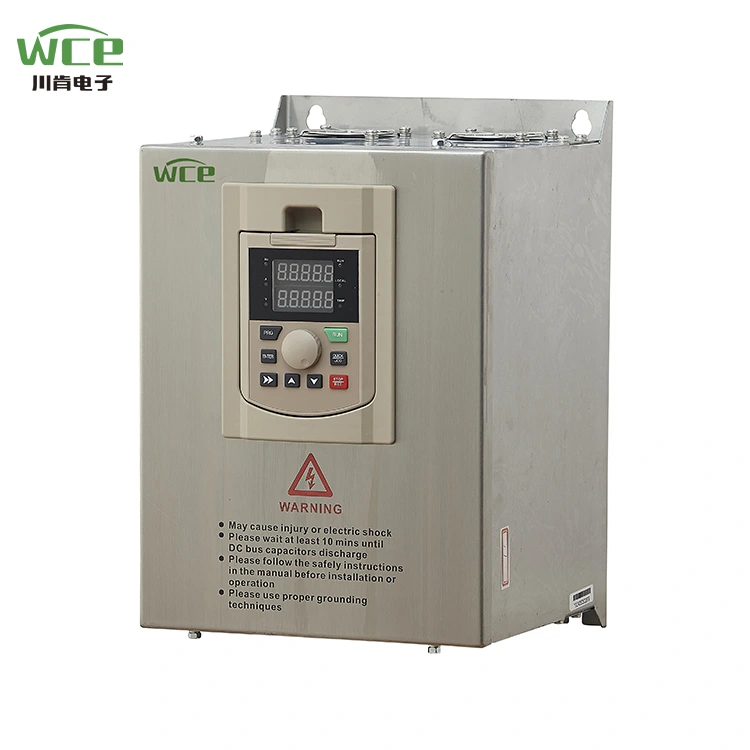

Inverter di frequenza della pompa dell'acqua da 37 kW

Le serie di serie SCK300 di WCE sono unità multifunzionali ad alte prestazioni progettate per l'automazione industriale, ampiamente utilizzate in ventole, pompe, nastri trasportatori, frantoi e altre attrezzature. Il suo core adotta una tecnologia di controllo vettoriale avanzata, che ha le caratteristiche di precisione di regolazione ad alta velocità, risparmio energetico e alta efficienza, funzionamento stabile, ecc. E può soddisfare le esigenze di vari scenari industriali. Abbiamo anche realizzato soluzioni personalizzate per mobili Crusher Inverter Control Caset, che operano perfettamente in molti luoghi in tutto il paese.

Parametro del prodotto (Specifica)

Funzione del prodotto

● Funzioni I/O.

◆ Intervallo di tensione di ingresso: 220 V/380 V/660V ± 15%

◆ Intervallo di frequenza di input: 47 ~ 63Hz

◆ Intervallo di tensione di uscita: 0 ~ Tensione di ingresso classificata

Intervallo di frequenza di output: 0 ~ 400Hz

● Caratteristiche funzionali

◆ Modalità di impostazione della frequenza: impostazione digitale, impostazione analogica, impostazione della comunicazione seriale, multi-velocità, impostazione PID, ecc.

◆ Funzione di controllo PID

◆ Funzione di controllo a più velocità: controllo a 16 velocità

◆ Funzione di controllo della frequenza di oscillazione

◆ Fugi di potenza istantanea senza interrompere la funzione

◆ Funzione della chiave rapida/jog: chiave di scelta rapida multifunzione liberamente definita dagli utenti

◆ Funzione di regolazione della tensione automatica: quando la tensione della griglia di alimentazione cambia, può mantenere automaticamente la costante di tensione di uscita

◆ Fornire fino a 25 tipi di funzioni di protezione dei guasti: sovrano, sovrano, in tensione, temperatura, perdita di fase, sovraccarico e altre funzioni di protezione

● Caratteristiche dell'interfaccia periferica

◆ Input digitale programmabile: 8 input

◆ Ingresso analogico programmabile: AI1: 0 ~ 10V Ingresso, AI2: 0 ~ 10V o 0 ~ 20MA Ingresso

◆ Output del collettore aperto: 1 output

◆ Output di relè: 2 output

◆ Uscita analogica: 2 uscite, 0/4 ~ 20Ma o 0 ~ 10V rispettivamente

● Caratteristiche delle prestazioni tecniche

◆ Modalità di controllo: nessun controllo vettoriale PG, controllo V/F, controllo della coppia.

◆ Capacità di sovraccarico: al 150% di corrente classificata 60s; 180% di corrente valutata 10s

◆ Coppia di partenza: nessun controllo vettoriale PG: 0,5Hz/150% (SVC)

◆ Rapporto di velocità: nessun controllo vettoriale PG: 1: 100

Applicazione del prodotto

I prodotti possono essere utilizzati in mining, ventole, pompe, nuove attrezzature energetiche e altre occasioni.

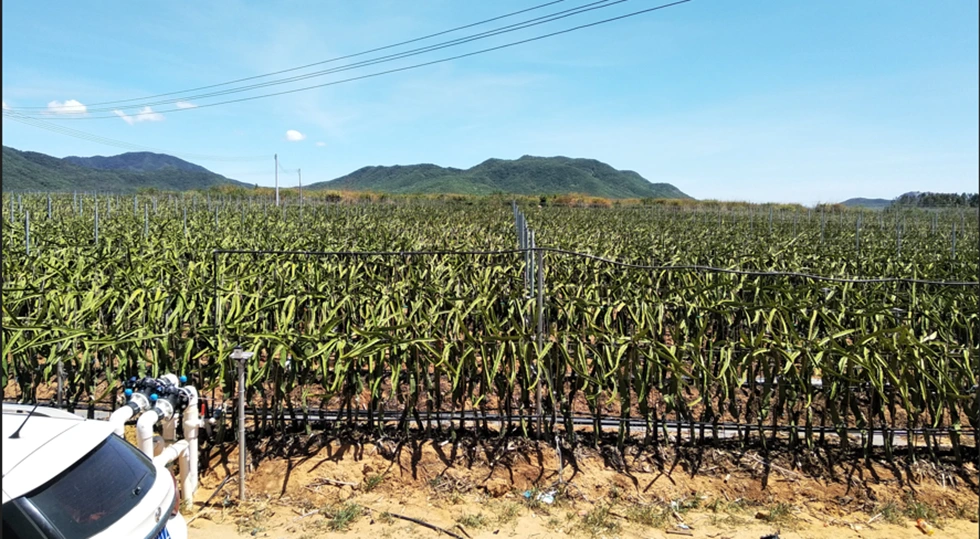

Irrigazione del campo

Nell'irrigazione agricola, il VFD per l'approvvigionamento di acqua a pressione costante è quasi standard. Prima di tutto, nel processo di avvio della pompa, il VFD può aumentare gradualmente la sua frequenza operativa, in modo che la pompa possa funzionare lentamente, in modo che l'acqua non causino troppo impatto sulla conduttura. Il VFD può quindi essere utilizzato in combinazione con un manometro a pressione remoto o un sensore di pressione per equalizzare la pressione nei nostri tubi. Infine, il VFD può controllare la pipeline di protezione dalla pressione, ma anche attraverso il proprio sovraccarico, sottocarlo, sovrapressione, protezione sotto pressione per ridurre il danno della pompa.

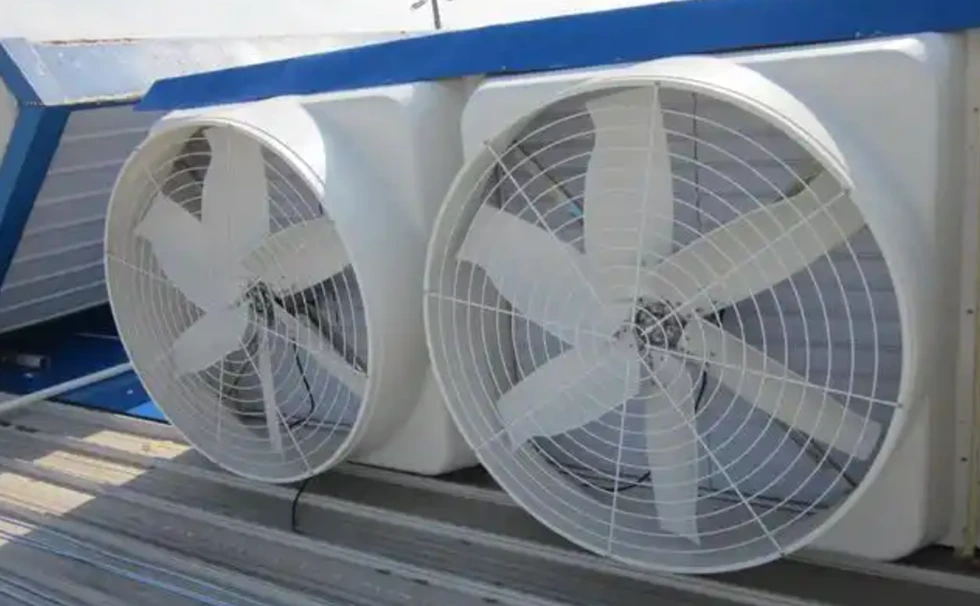

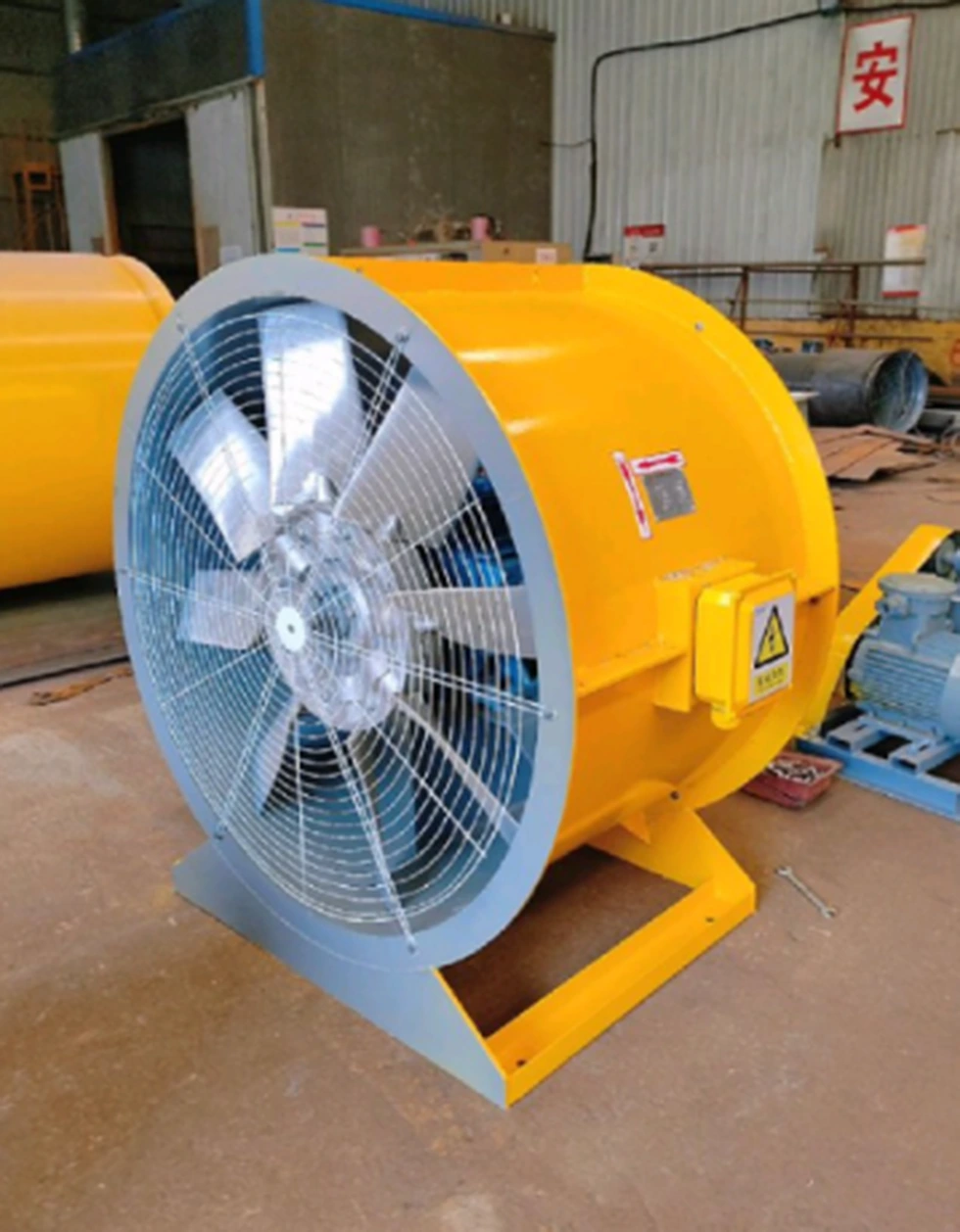

Fan

L'applicazione del convertitore di frequenza nel campo dei fan non solo riduce notevolmente il consumo di energia, ma migliora anche l'accuratezza del sistema e il livello di automazione attraverso il controllo intelligente. La serie SCK300 di WCE, con la sua elevata compatibilità e algoritmi di risparmio energetico, può coprire le diverse esigenze dei piccoli ventilatori ai grandi ventilatori industriali, aiutando le aziende a realizzare una produzione verde ed efficiente.

LCD visualizza il testo e la grafica a più lingue, numeri di visualizzazione a LED, più intuitivi, secondo le tue preferenze

Il volume VFD è una struttura di grandi dimensioni, un radiatore maggiore, una velocità di utilizzo del prodotto, può funzionare normalmente in un ambiente caldo come Tropical.

Vari tipi di modalità di input e output possono essere personalizzati:

1.3p 380 V Ingresso all'uscita 3p 380 V.

2. Ingresso 3p220v all'output 3P220V.

3. Ingresso 3p660v su output 3p660v.

4. Ingresso 1p220v all'output 3p 380V.

5. 1P220V Ingresso all'uscita 3P220V.

Con la funzione di tracciamento della velocità, è possibile iniziare meglio.

Viene fornito con la comunicazione Modbus RTU e può anche implementare Modbus TCP, Prpfibus e Profinet aggiungendo schede di espansione.

Schema di cablaggio VFD.
